일본 미야자키 중목구조 연수: #3 중목구조 주택현장견학 (뉴타임하우징)
작성자
기획부 허수원과장
2018.01.31 09:06 (4580 Hit)

뉴타임하우징 2018년 일본 미야자키 중목구조 연수

#3 중목구조주택 시공현장 연수 & 모델하우스 견학






▲ 중목구조 연수 셋째날!

시공중인 중목구조 주택현장을 시공단계별로 여러곳 돌아보고,

각 현장의 현장소장과 질의응답 시간을 가졌습니다.

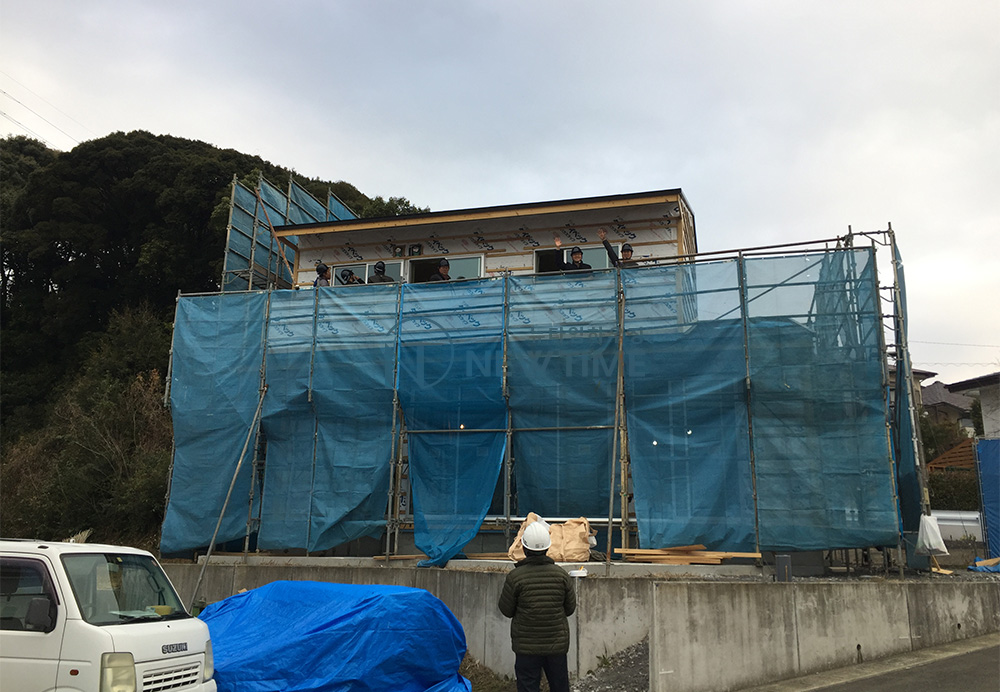

▲ 2층에서 손 흔들고 있는 뉴타임하우징 강대경 이사님과 이진영 과장님^^

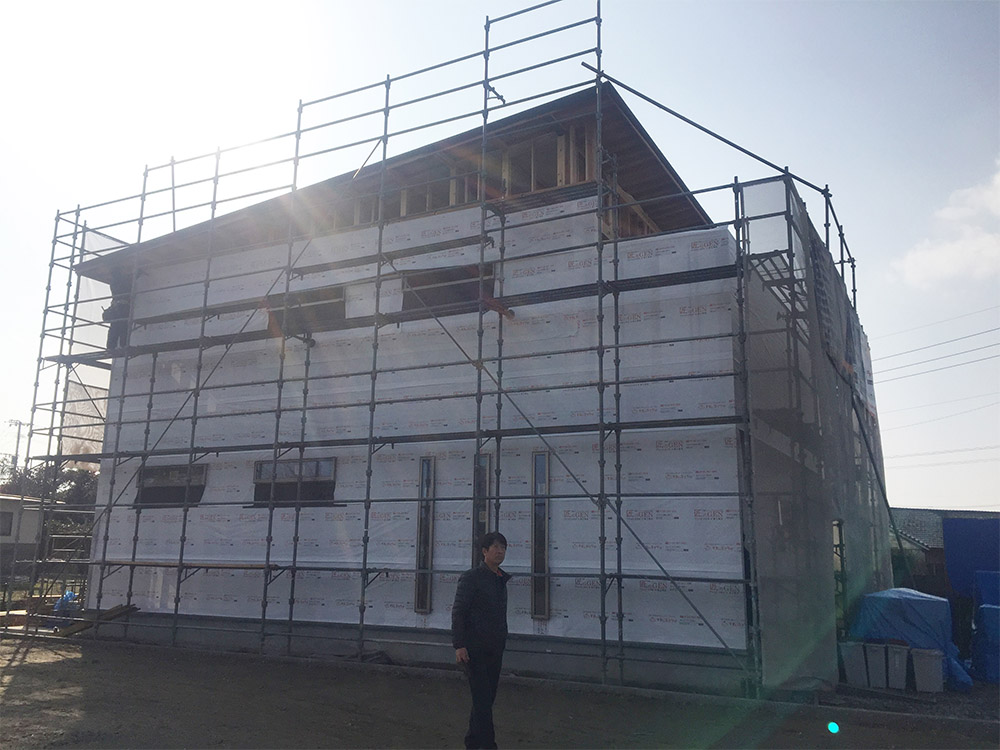

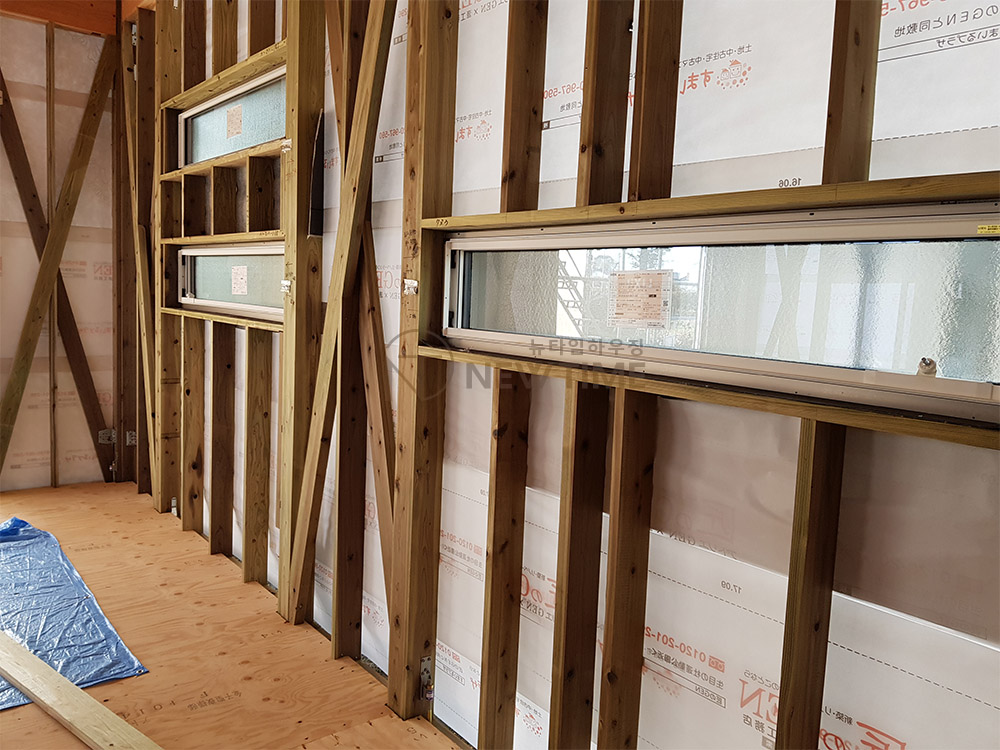

단열&창호시공까지 진행된 상태의 시공현장입니다.

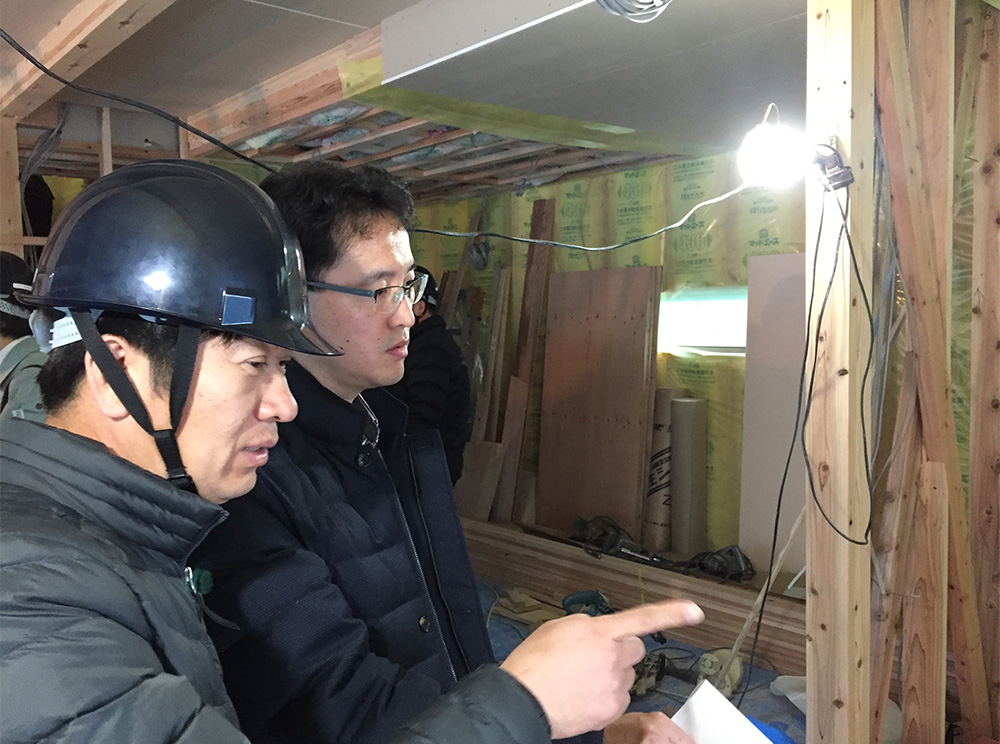

각 현장마다 설계도면을 미리 나누어주어 아직 시공중인 현장의 구조를 이해하는데 도움이 되었습니다.

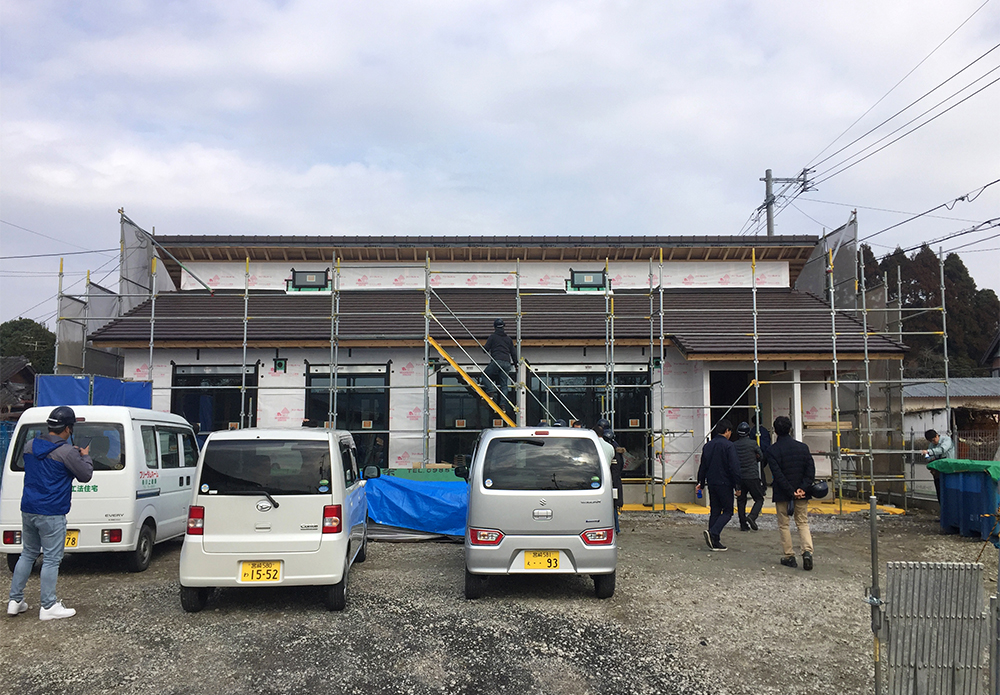

▲ 이 주택 현장은 지붕마감재 시공까지 진행되었습니다.

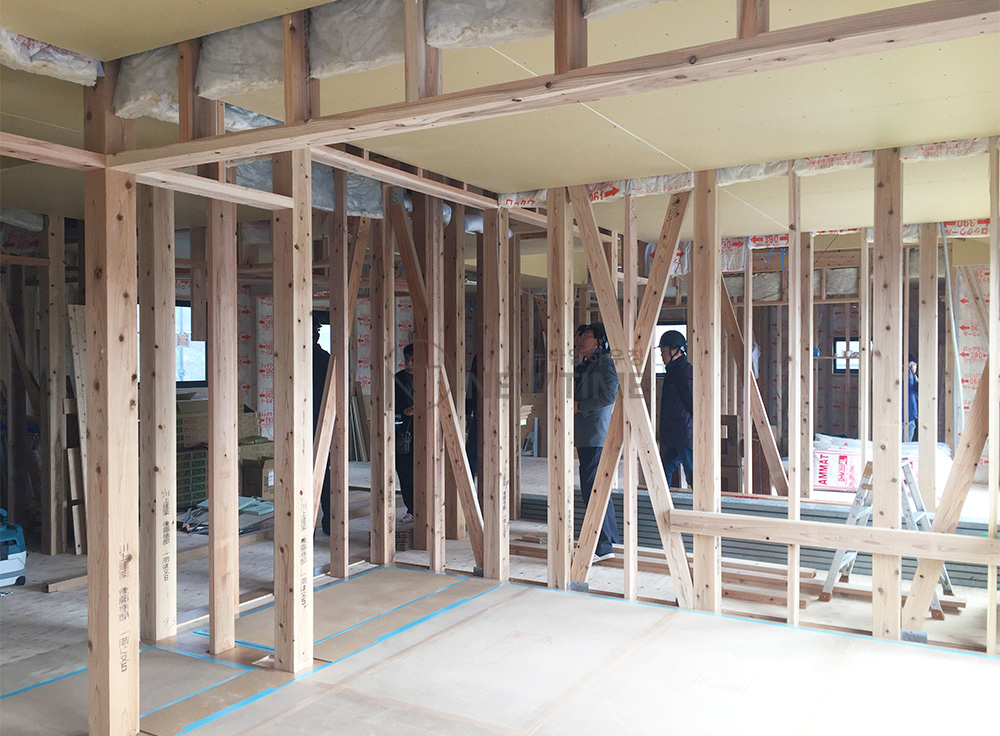

▲ 내부에는 중목구조의 기둥과 보가 보입니다.

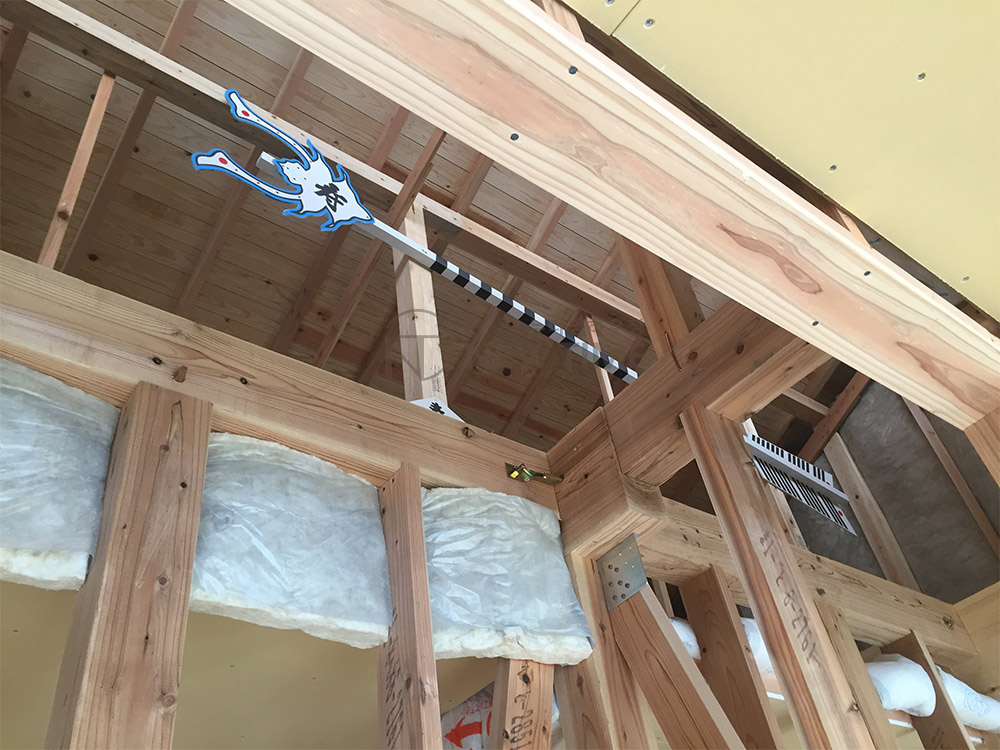

▲ 창 모양 같은 것이 보 위에 있어, 이것이 무엇인지 물어보니

일본에서도 상량식을 하곤 하는데, 상량식을 하고난 후 남아있는 것이라고 합니다.

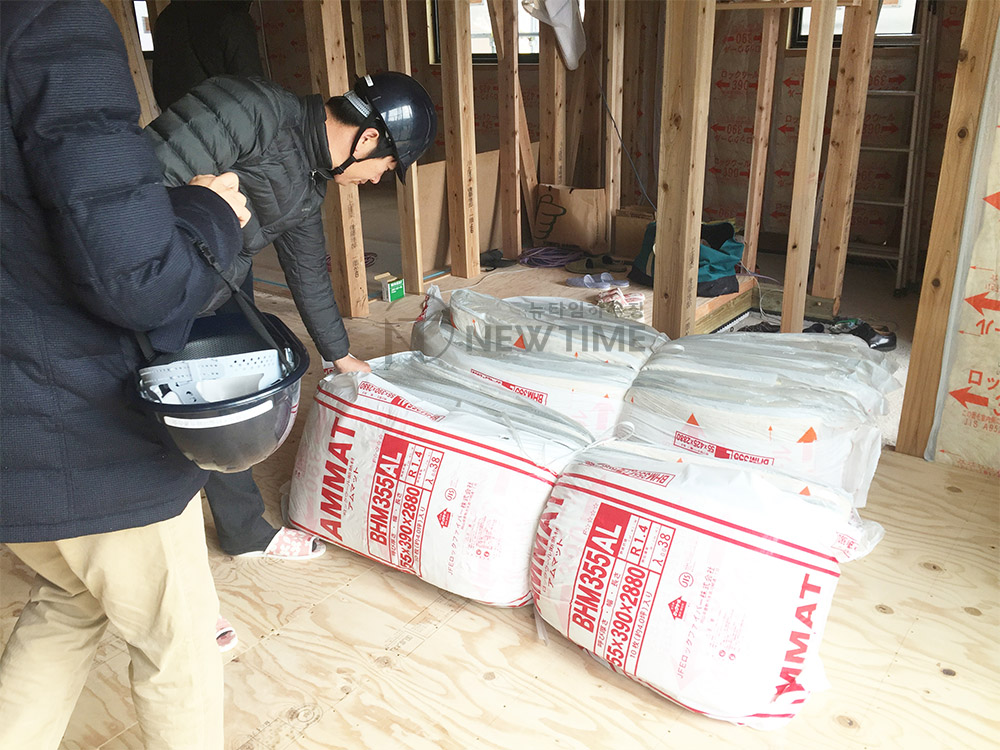

▲ 한국에서 주로 쓰는 것과 규격이 다른 그라스울 단열재를 사용합니다.

일본식 중목구조에서는 910 모듈(기둥과 기둥 사이가 910mm)을 사용하기 때문에

그라스울 단열재 규격도 그에 맞추어져 두께55 폭390 길이2880mm
의 사이즈입니다.

우리나라에서 주로 사용하는 그라스울의 경우엔 15인치용 381mm 또는 23인치용 584mm 를 사용합니다.

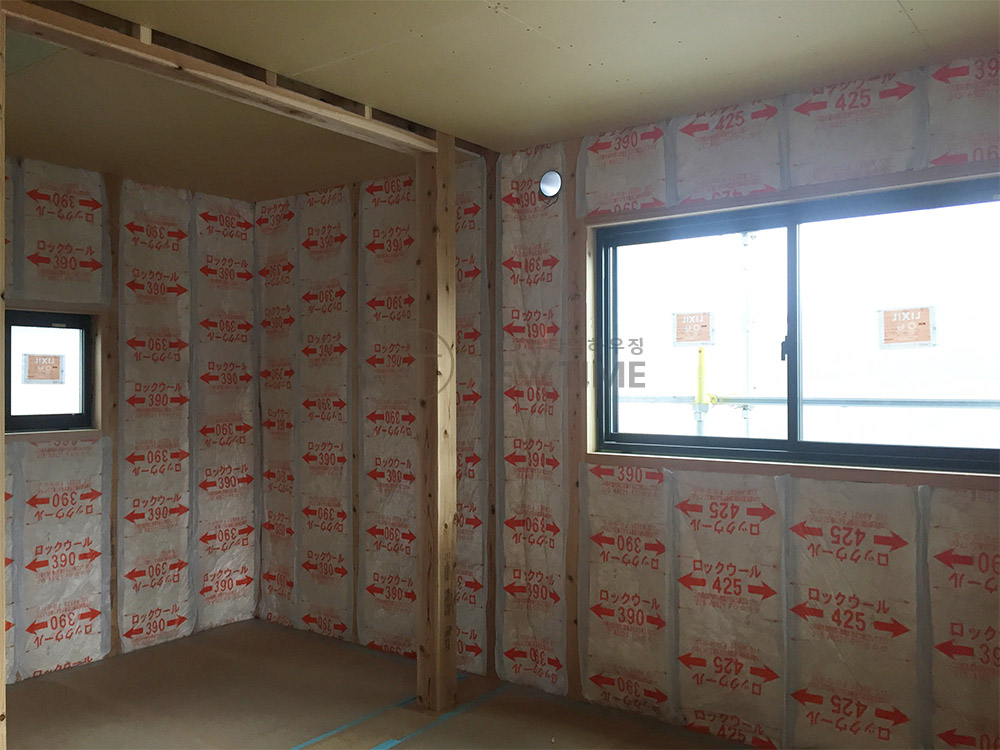

▲ 단열재를 시공한 모습입니다.

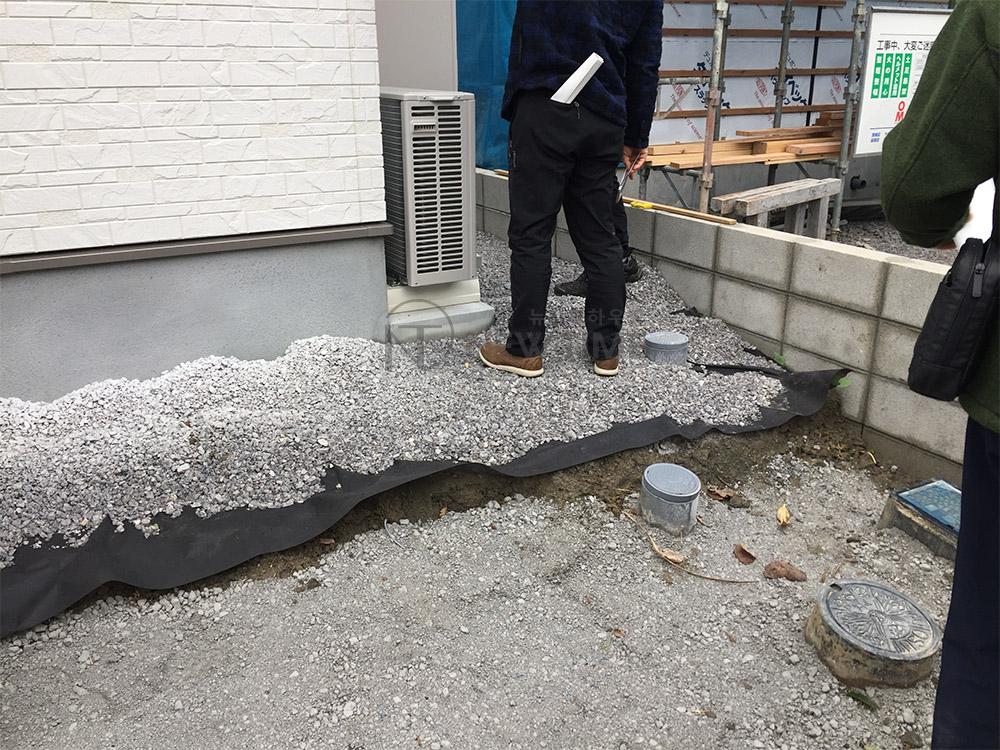

▲ 이 곳은 또 다른 시공현장인데,

마당에 돌을 깔기 전, 흙 위에 부직포천을 깔아준다고 합니다.

그 이유는 풀이나 잡초 씨앗이 날아와 자연적으로 자라나는 것을 막아주기 위해서라고 하네요.

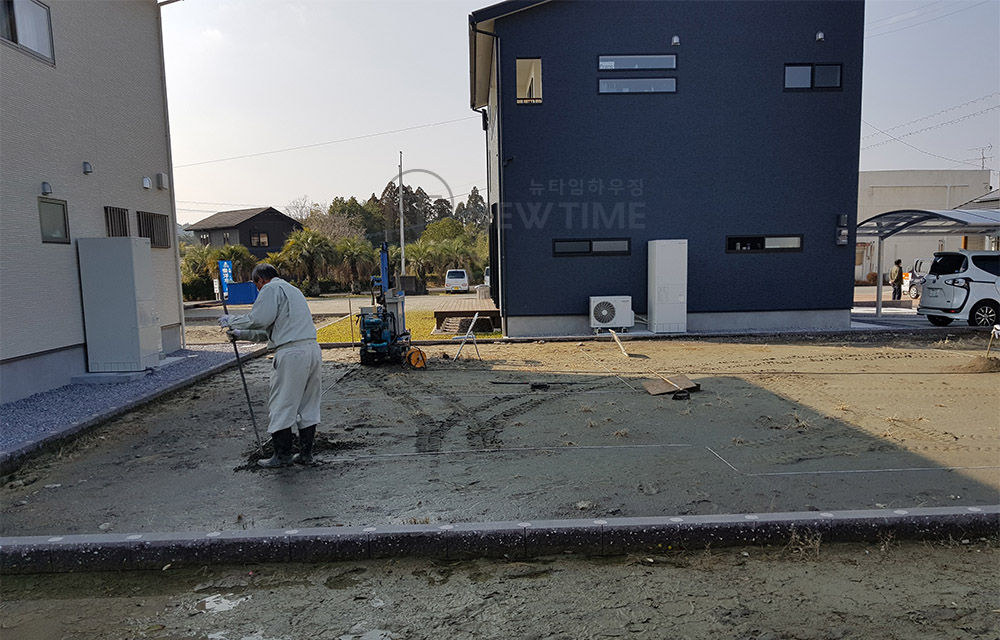

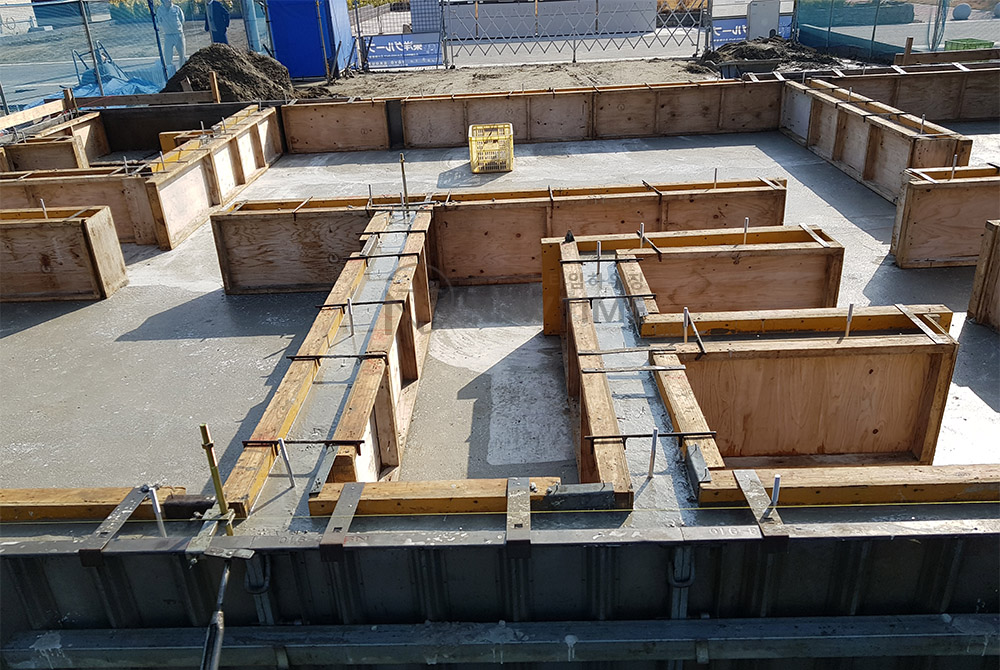

▲ 기초시공 현장입니다.

아래는 자동수평몰탈을 시공중이네요.






▲ 이 현장도 역시 중목구조 주택으로, 내외장 마무리 시공단계입니다.

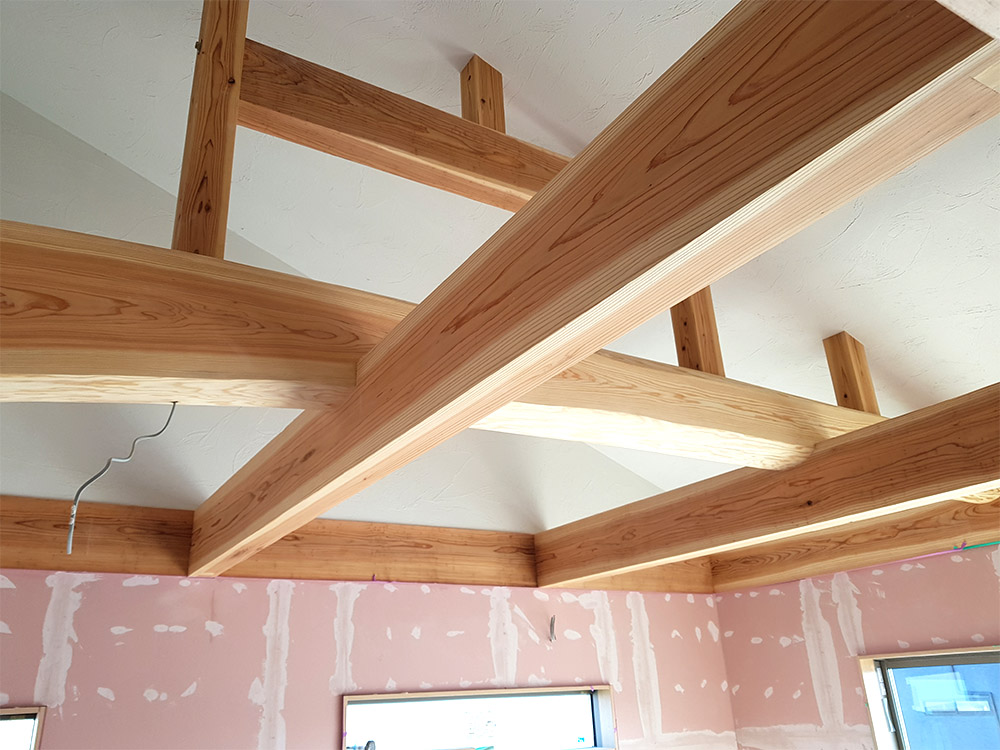

▲ 내부에 노출된 보입니다.

나무소재는 삼나무(스기)이고, 직선으로 잘라낸 게 아닌 자연스러운 자체의

곡선을 그대로 살린 것이 멋스럽습니다.



▲ 이 현장은, 둘러본 시공현장들 중 한 곳을 맡았던 일본인 현장소장의 집입니다.

일본의 일반적인 주택에 비해 평수가 큰 편입니다.

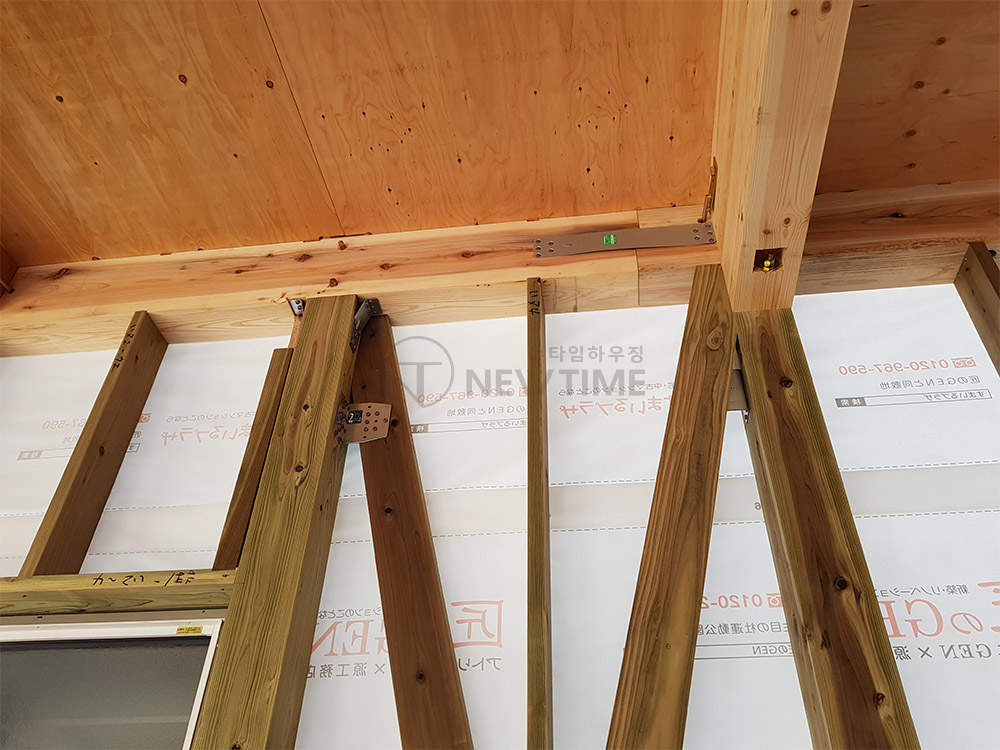

▲ 중목구조를 튼튼하게 받쳐주는 철물이 보입니다.

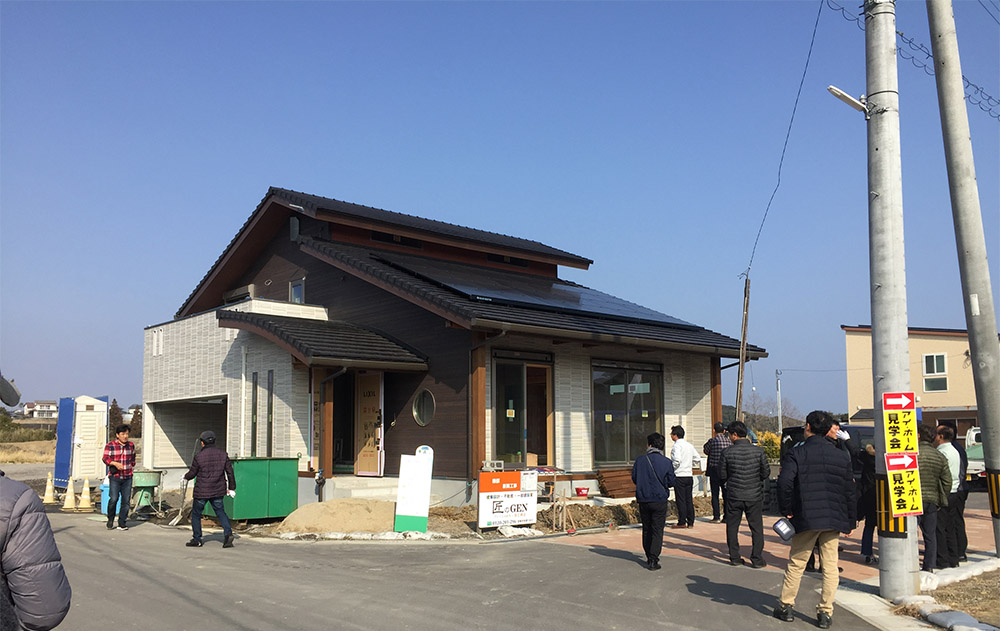

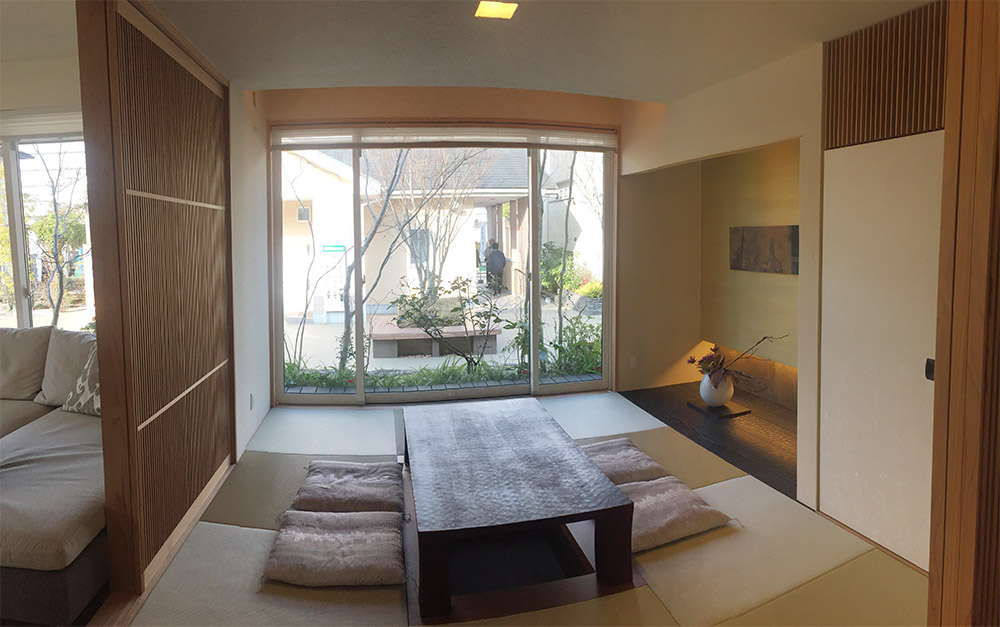

▲ 멋지게 완공된 모델하우스들과, 입주 직전인 개인주택들을 시찰하였습니다.

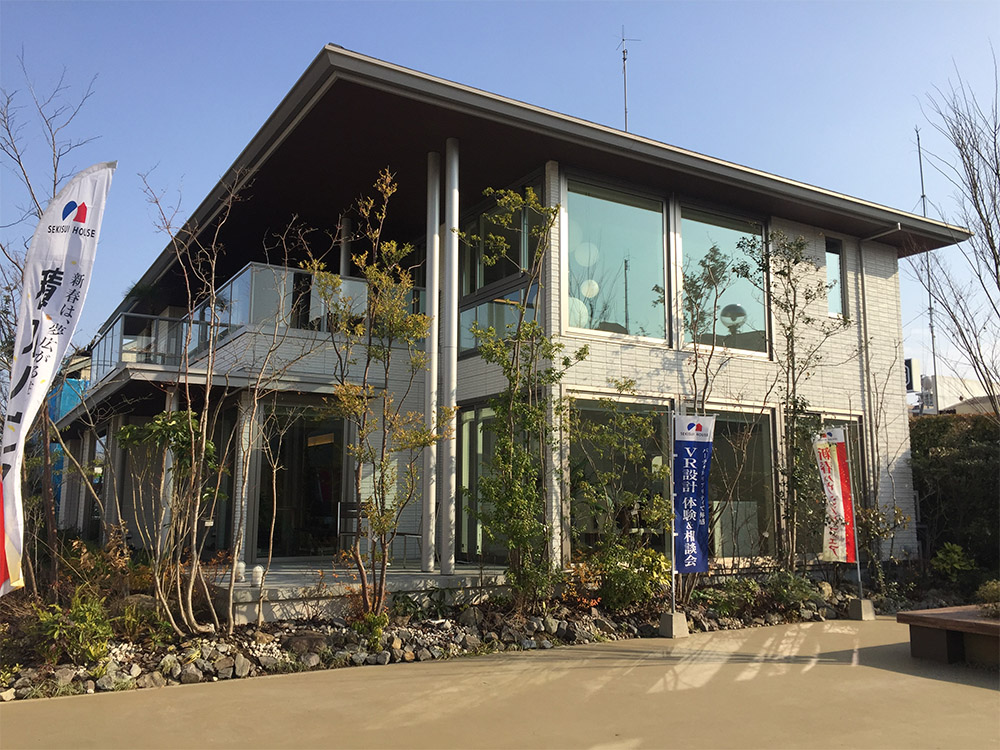

 ▲ 이 곳은 모델하우스 중 한곳으로

평당건축비용이 거의 1000만원 선이라는 주택모델입니다.

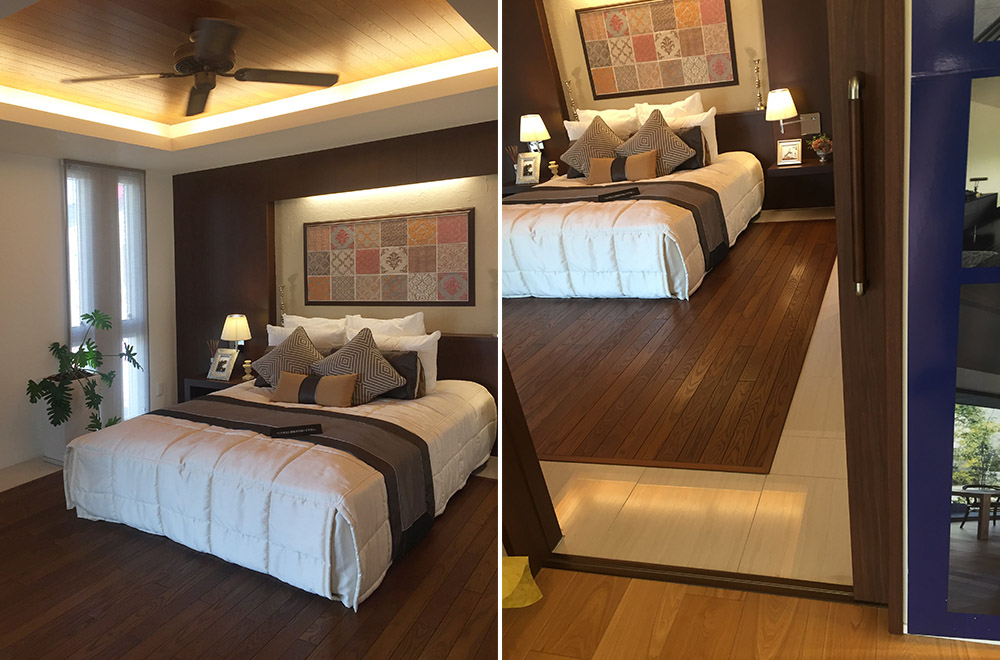

▲ 안방입니다. 바닥재를 두가지로 시공한 것이 독특합니다.

일본은 바닥난방(온돌)을 하지 않기때문에,

우리나라처럼 바닥재가 열을 받으면 팽창수축하는 이격을 덜 고려해도 되기에 이런 소재섞기가 가능하지 않을까 생각해봅니다.

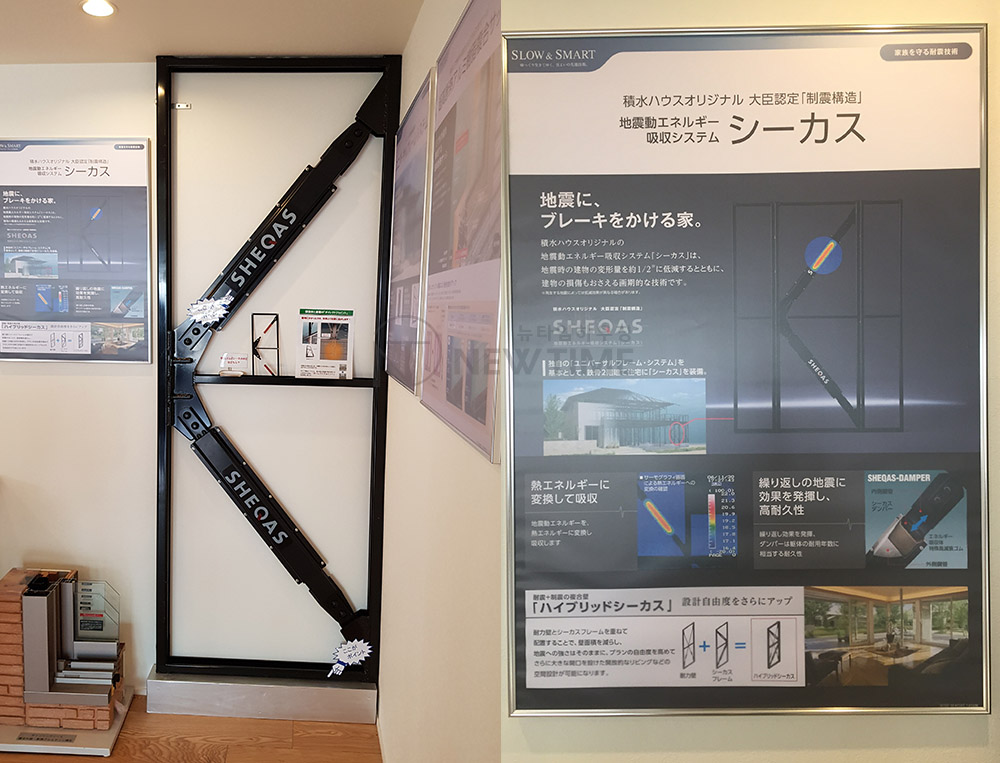

▲ 내진성능을 높여주는 [세카스]라는 제품을 시공했다는 안내가 붙어있습니다.

이것은 벽체 시공시 안에 들어가며, 지진이 와서 집이 흔들릴 때

탄성을 가진 세카스가 구조를 무너지지 않게 잡아준다는 설명입니다.

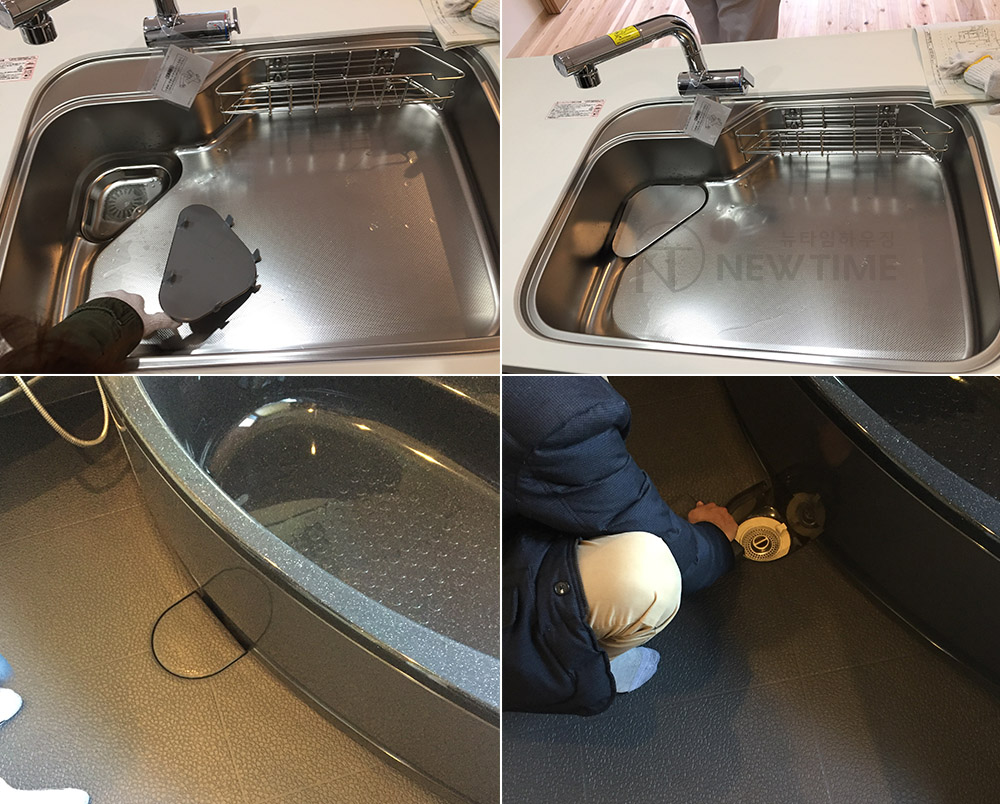

▲ 싱크대와 욕실 수채구멍에도 뚜껑이 있습니다.

동일한 소재로 만들어진 뚜껑이라 덮어두었을 때 눈에 띄지 않고 매우 깔끔합니다.

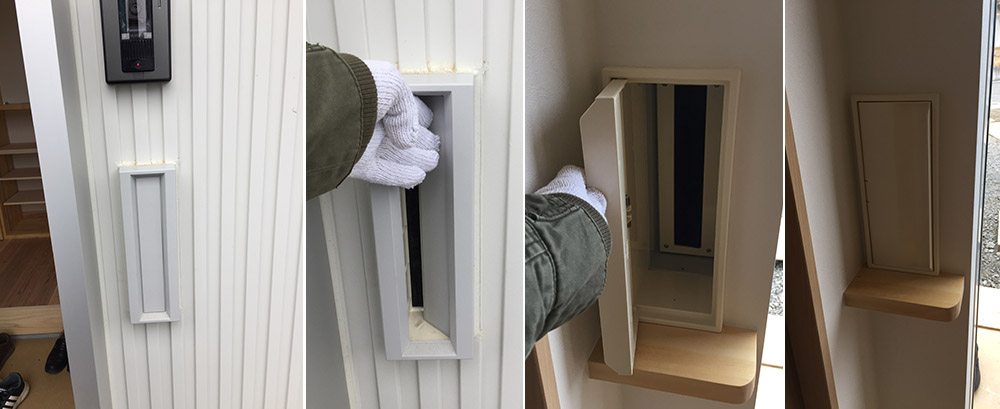

▲ 입주 직전의 개인주택에서 본 우편물 입구 입니다.

왼쪽 2개 사진이 외부에서 본 것이고
오른쪽 2개 사진이 집안에서 본 것입니다.

현관문 바로 옆에 설치되어 작은 택배나 우편물은 배달부를 마주치지 않아도 받을 수 있습니다.

이런 우편물 입구는 미야자키의 기온이 한국보다 훨씬 따듯하기에 가능합니다.

작은틈도 다 막고 단열도어 성능도 신경써야하는 한국의 겨울철에는 불가능하겠지요.

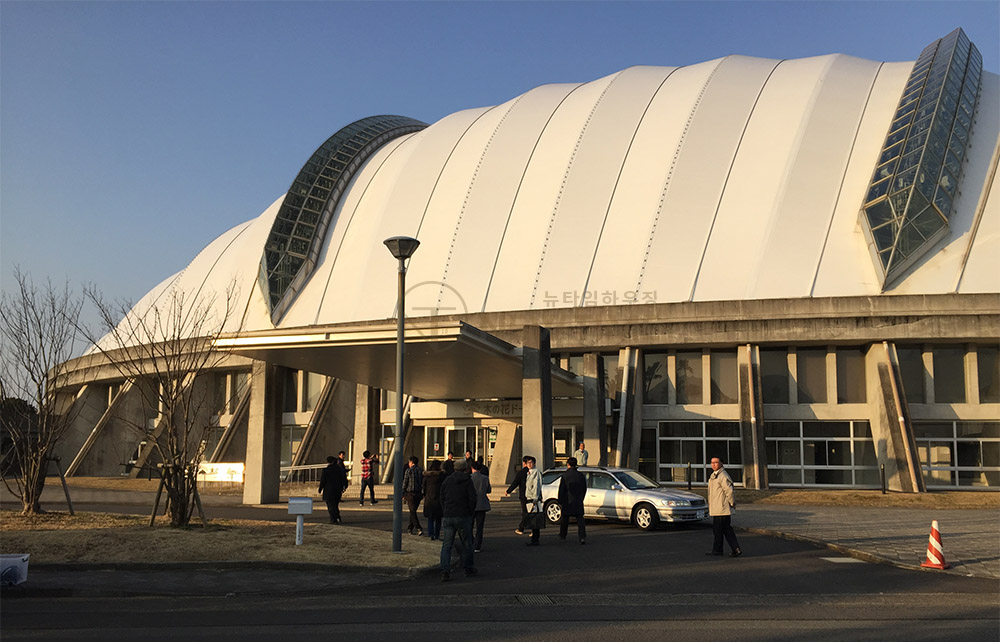

▲ 목조로 지어진 거대한 돔형 체육관, 키노하나돔입니다.

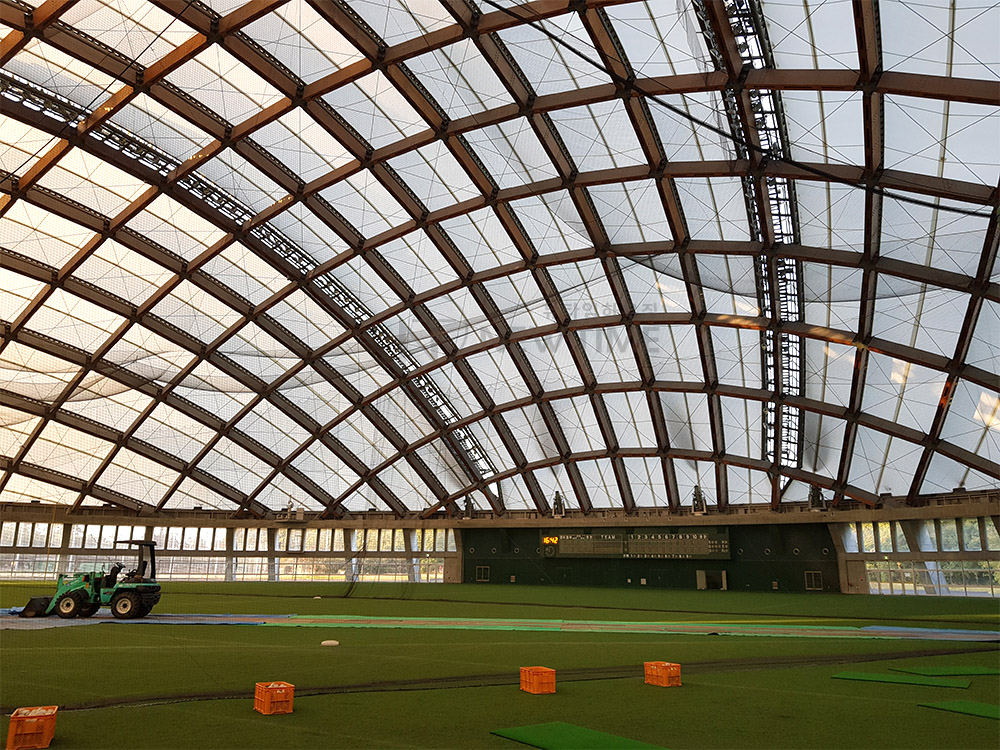

▲ 안에서 본 키노하나돔의 모습입니다.

우리나라 야구팀의 전지훈련 장소로도 종종 이용됩니다.

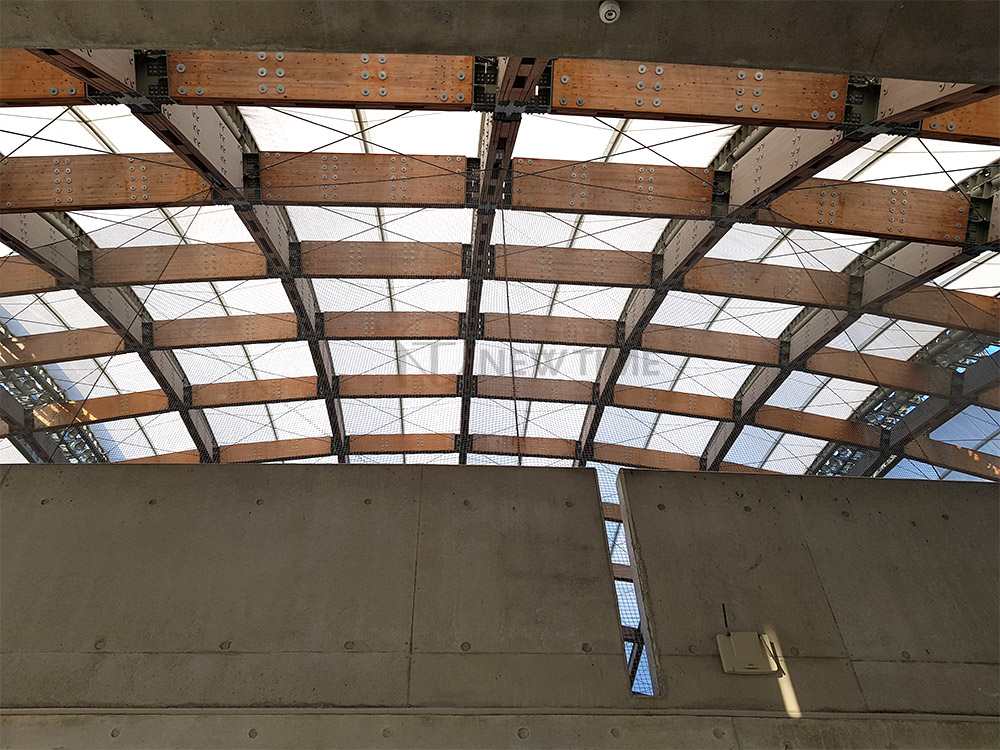

▲ 멀리서 보면 곡선으로 이루어진 돔이지만, 가까이서 보면

직선의 공학목재와 철물로 이루어진 정교한 건축물입니다.

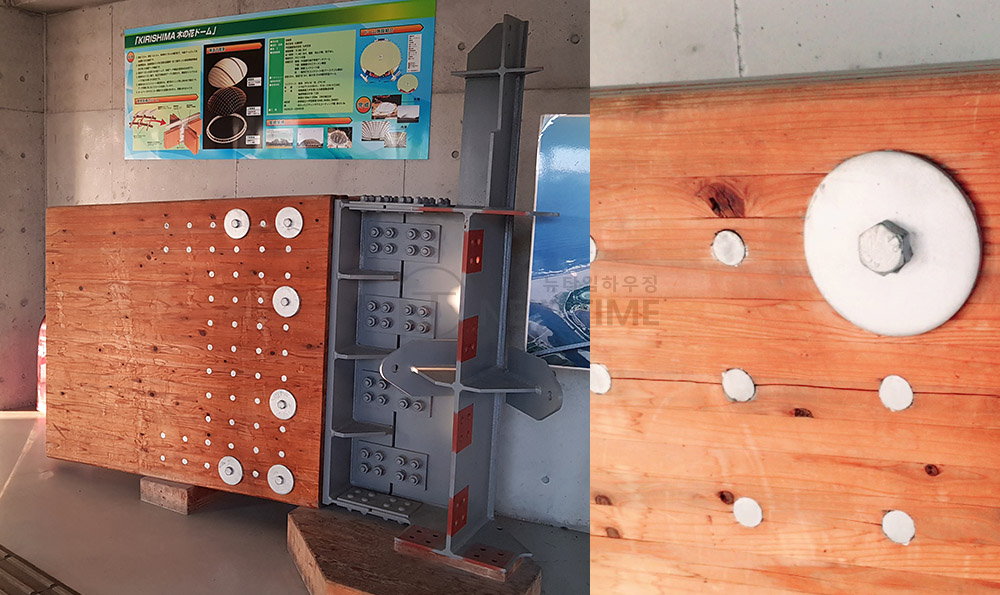

▲ 키노하나돔의 입구에는 실제 사용된 공학목재와 구조물을 전시하고 있습니다.





오늘 견학한 중목구조 시공현장 & 완공주택 시찰에서는

일본식 중목구조의 장점과 시공방식에 대해 더욱 구체적이고 세밀하게 알아볼 수 있었습니다.

한국의 기후와 특성에 맞게 장점은 받아들이고 단점은 개발하여

더 좋은 목조주택을 짓는 계기가 될 것입니다.
