미야자키 중목구조 연수: #3 중목구조 골조(프리컷)시공 실습 (뉴타임하우징)
작성자
기획부 허수원과장
2018.01.25 13:46 (4033 Hit)

뉴타임하우징 2018년 일본 미야자키 중목구조 연수

#3 중목구조 골조시공(프리컷) 실습





▲ 중목구조 골조시공 영상,  유튜브 영상으로도 보실 수 있습니다.

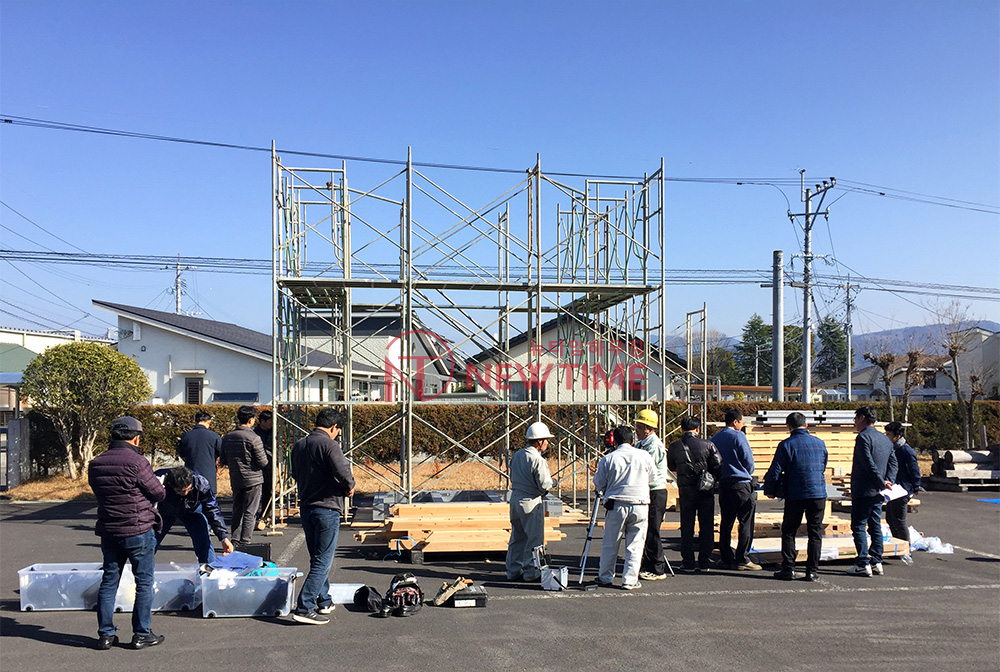

▲ 목재이용기술센터 실험동 앞마당에서 시작된 중목구조 골조시공 실습!

안전모와 장갑을 착용하고, 일본의 시공현장 관리자도 투입되어 실습을 도와주었습니다.

2층 규모의 중목구조 골조시공을 위하여 안전하게 오르내릴 시스템비계가 설치되어 있습니다.

시스템비계는 일반 비계에 비하여 훨씬 안전하고 튼튼합니다.

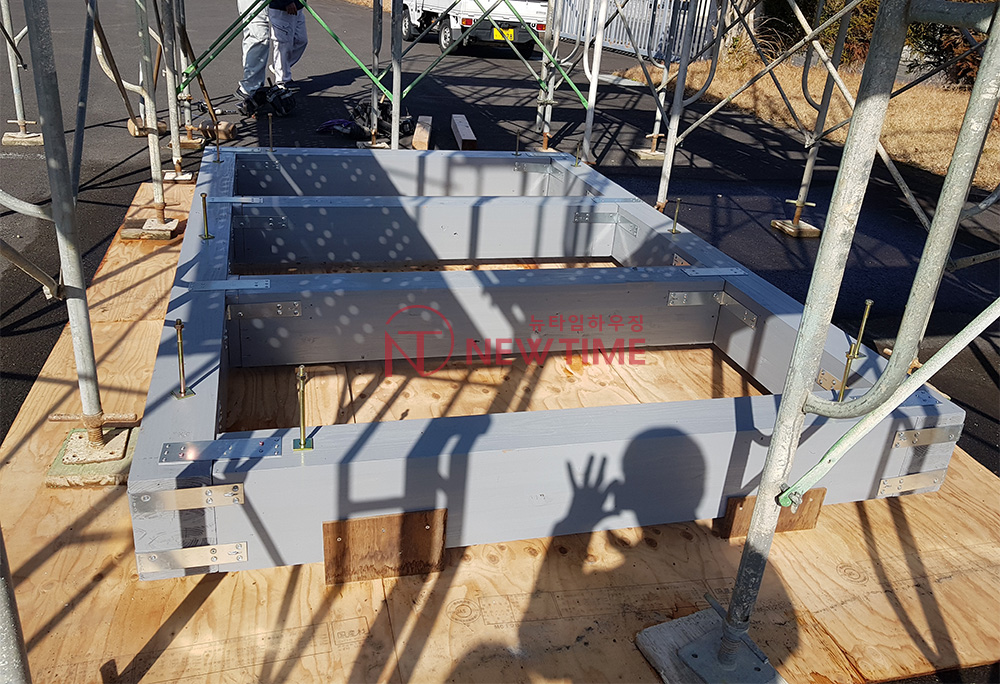

콘크리트기초를 대신할 회색 구조물이 미리 준비되어있습니다.

앵커볼트가 박혀있는 회색 구조물을 기초콘크리트라 생각하고 이 위에 골조를 시공할 것입니다.

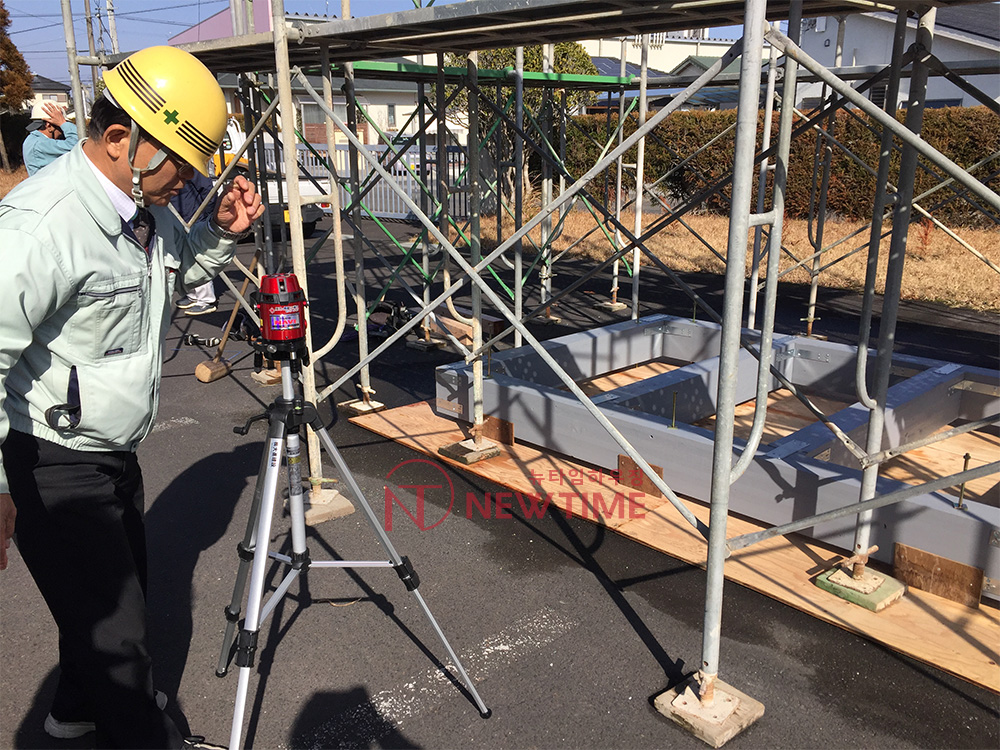

먼저 레이저 장비를 사용하여 기초콘크리트의 수직/수평 레벨을 확인합니다.

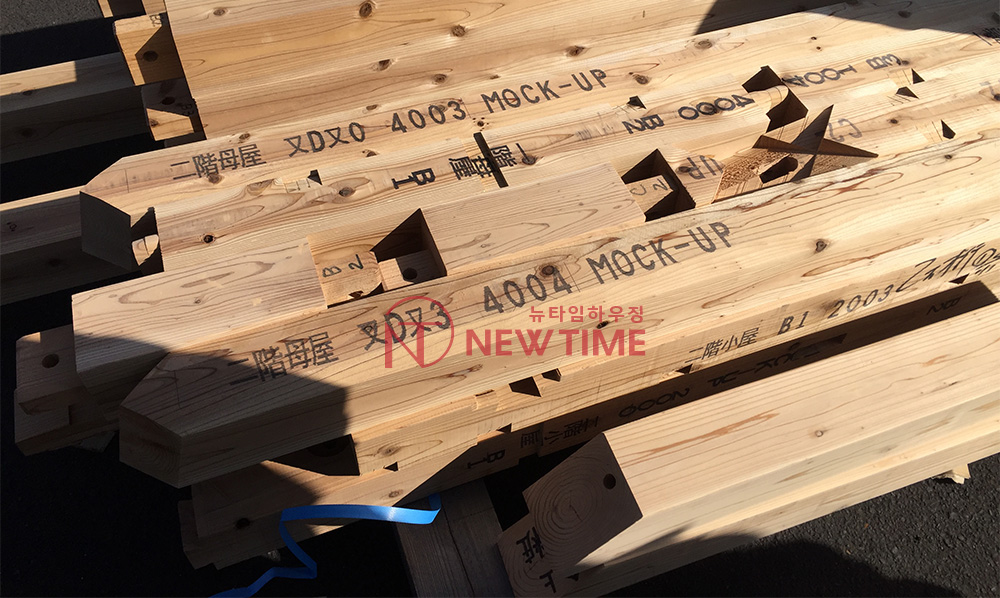

▲ 실제 집을 축소한 사이즈의 골조 실습이지만

정식으로 설계도면에 맞추어 프리컷가공한 골조재와 철물을 사용합니다.

각 부재마다 번호와 이름이 매겨져 있어, 시공시 설계도면을 보면서 위치를 찾아 조립하기 쉽습니다.

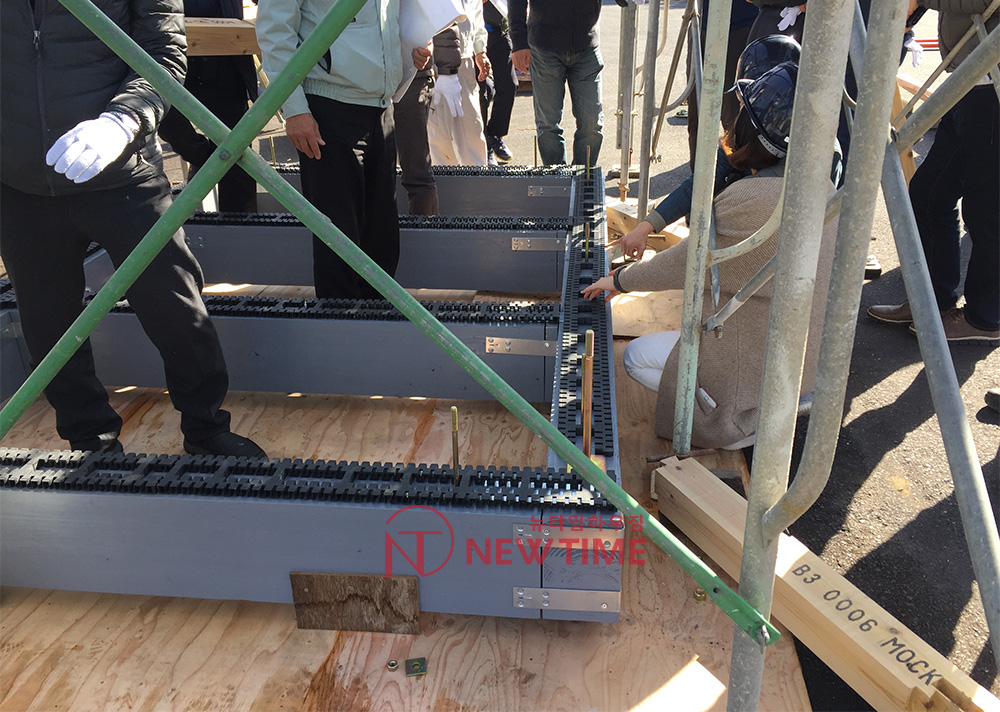

▲ 기초콘크리트 위에 토대를 깔기 전

습기를 차단하고 벤트역할을 하는 기초패킹을 깔아주었습니다.

한국에서는 거의 매트기초 시공하기 때문에 줄기초용 기초패킹 대신, 씰실러를 시공하게 됩니다.






▲ 앵커볼트와 홀다운 철물 자리에 맞춰 토대에 구멍을 뚫어줍니다.

실습 편의상, 토대로 쓰이는 방부목 대신 삼나무를 사용하였습니다.

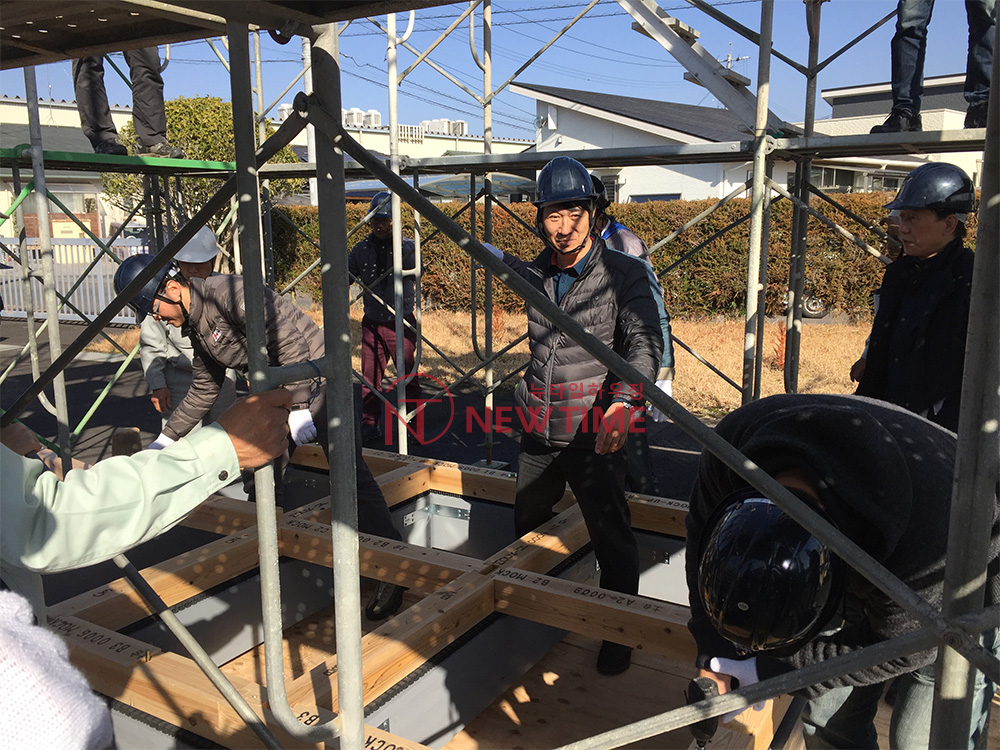

▲ 토대설치 완료

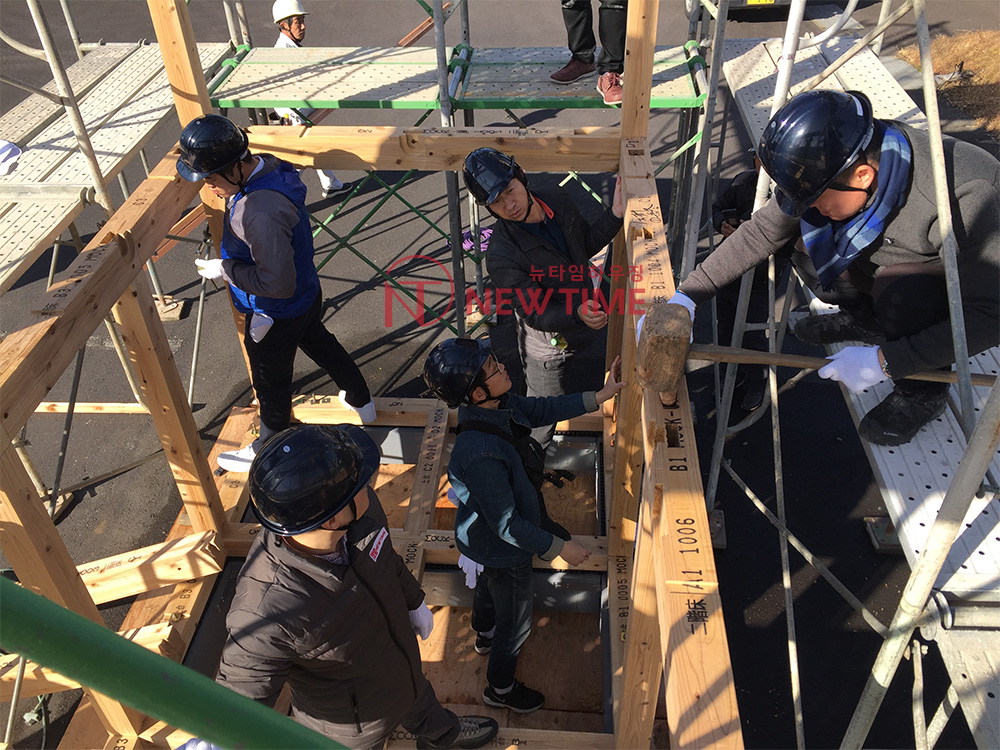

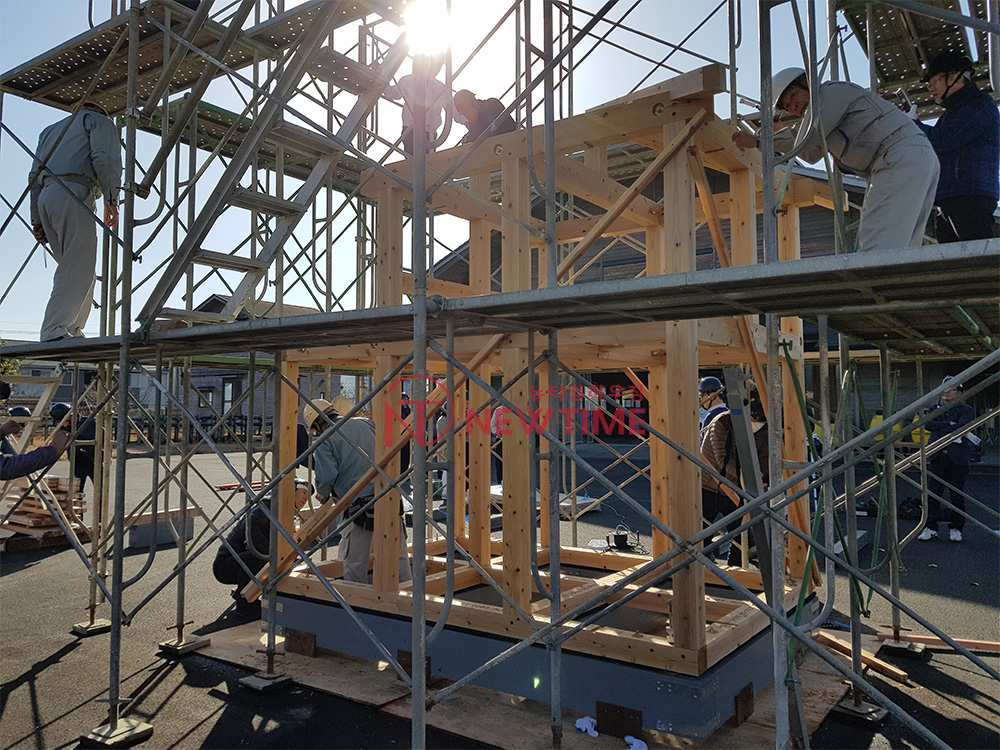

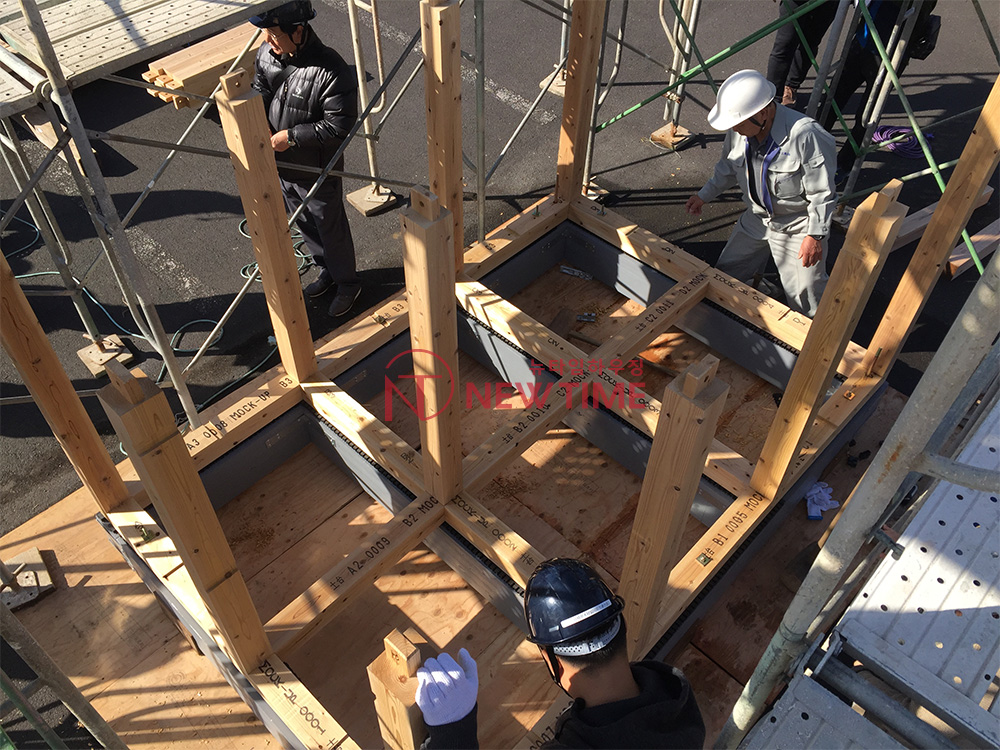

▲ 다음으로 1층 기둥을 세워주고


1층 보를 끼워줍니다.




골조 조립을 순서대로 해주고 나무망치로 툭툭 쳐서 끼워 맞추면

프리컷가공 구조재의 강점인 정밀시공이 쉽게 가능합니다.

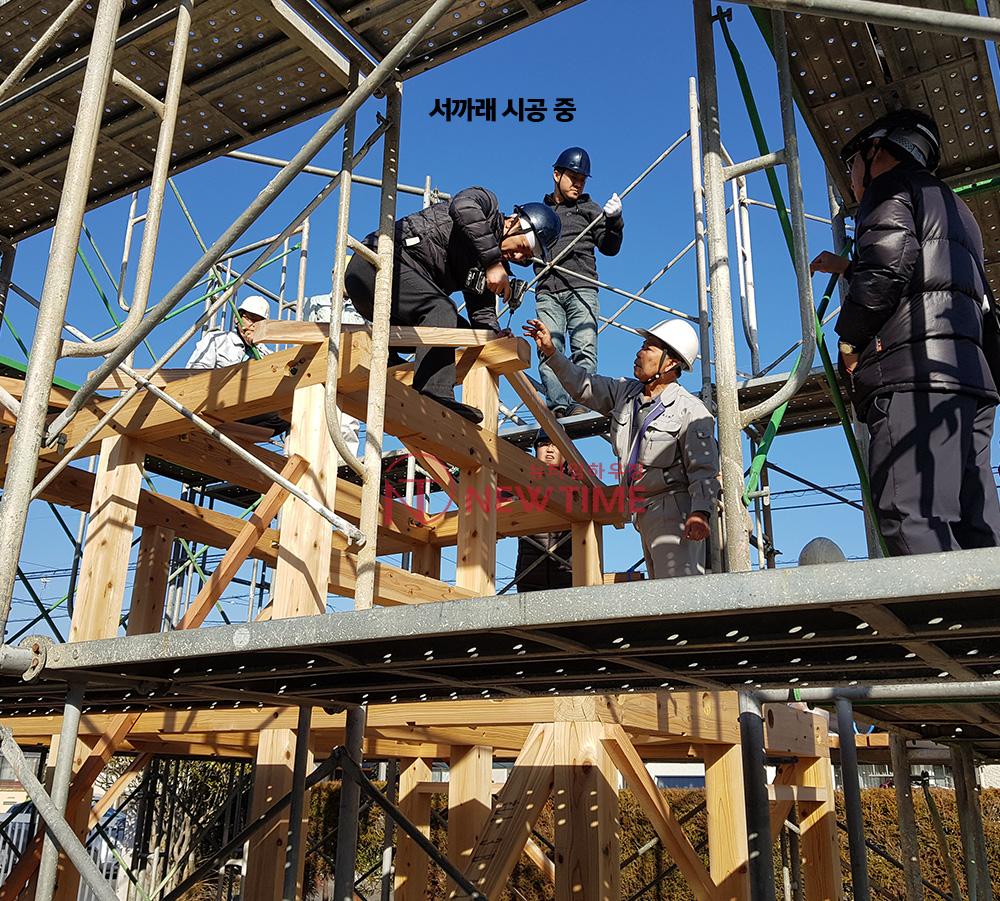

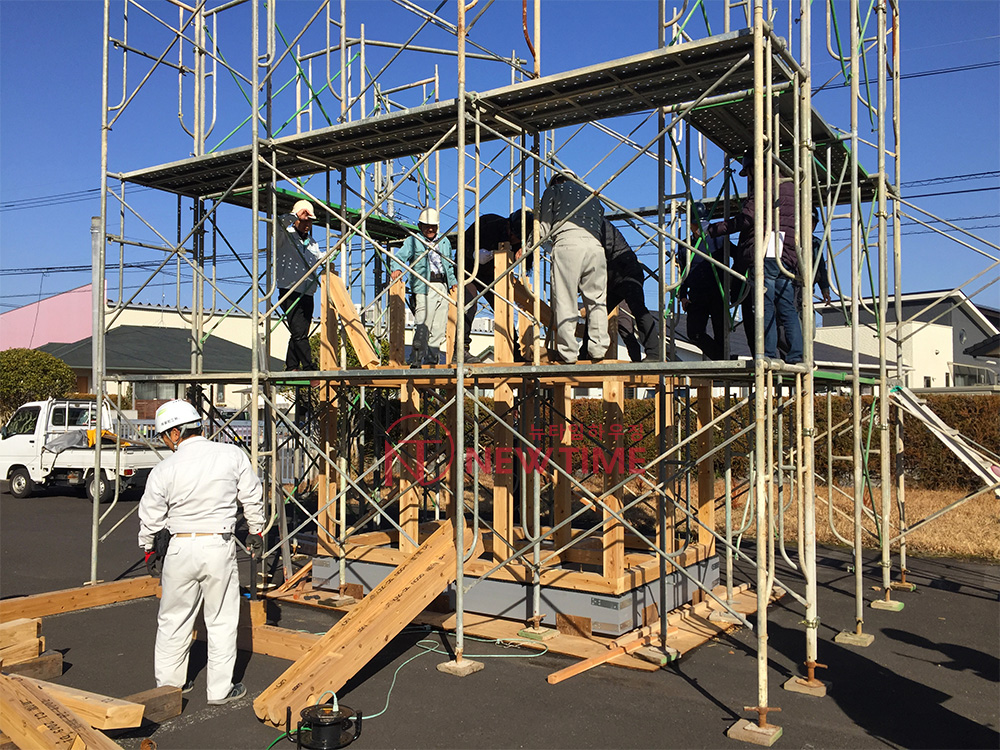

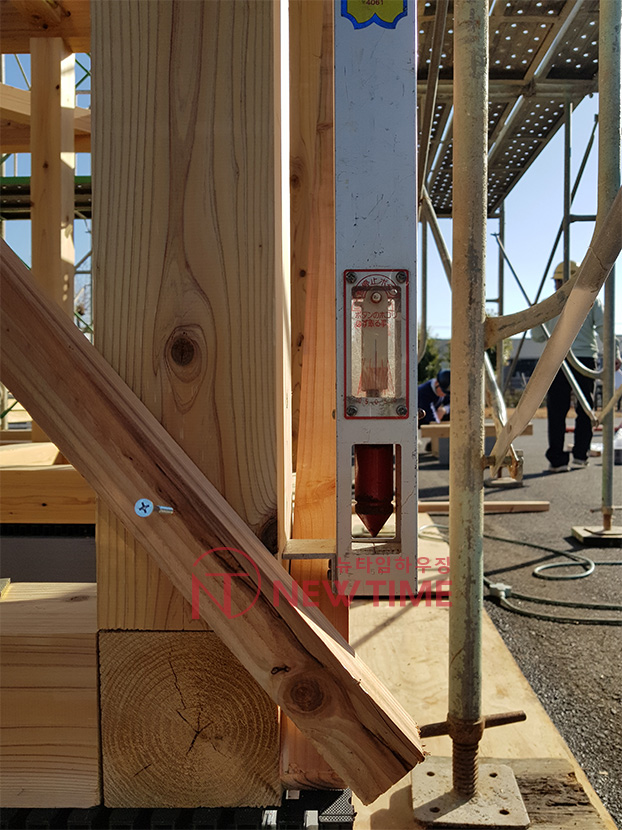

2층 기둥과 보, 가새, 서까래도 순서대로 시공 조립합니다.

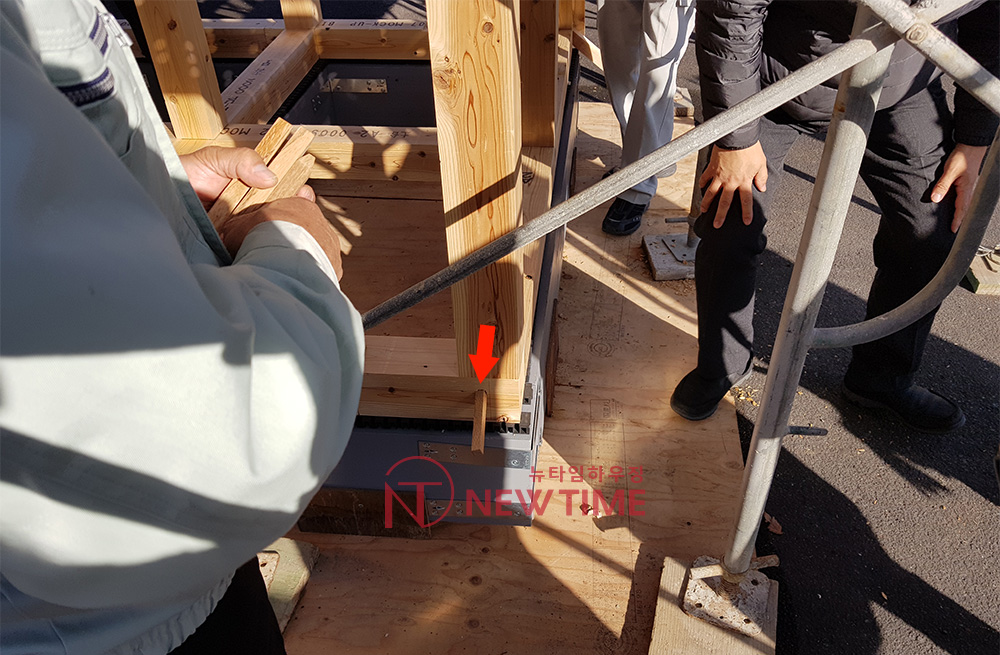

▲ 나무못을 실제로 꽉 끼우게되면 실습이 끝난 뒤 해체가 어려워지므로 살짝만 끼워두었습니다.

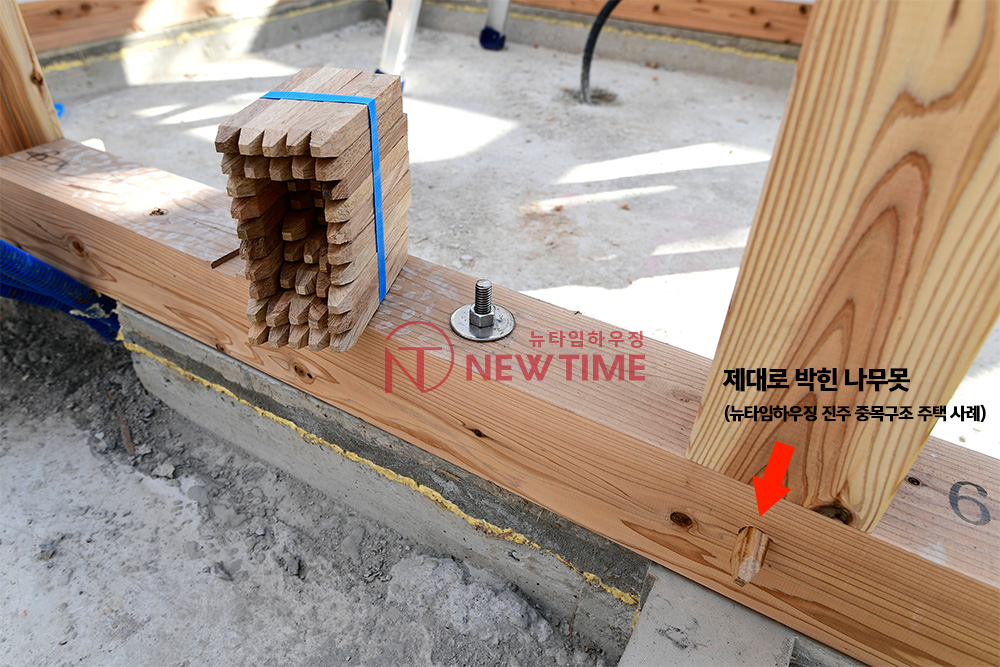

실제로 시공시에는 아래 사진처럼 완전히 끼워집니다.

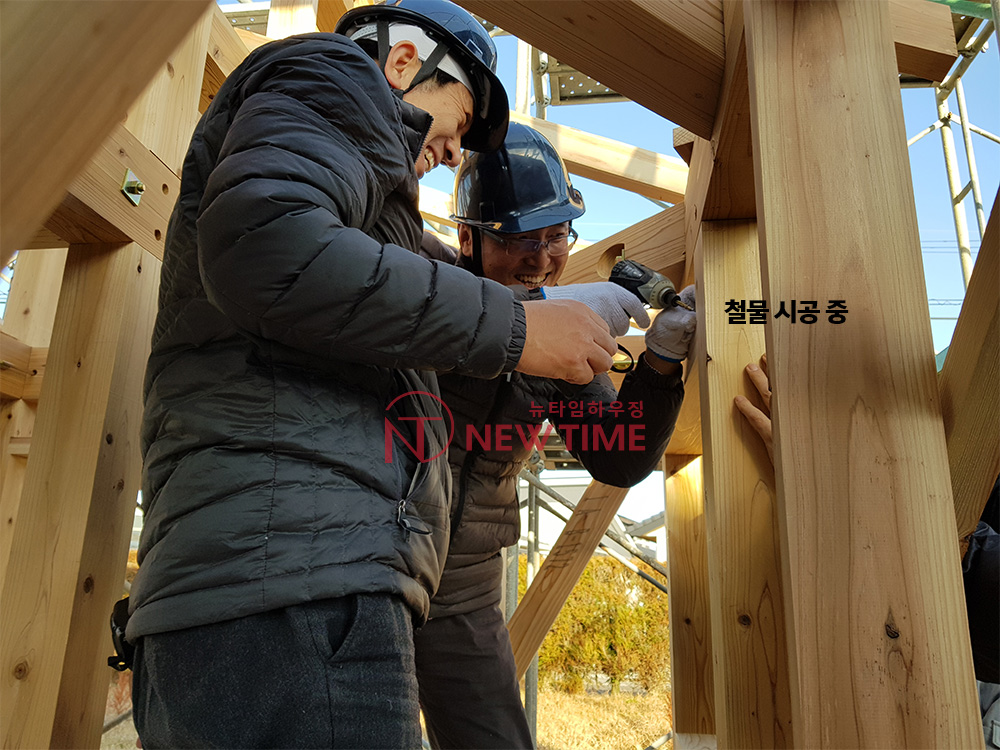

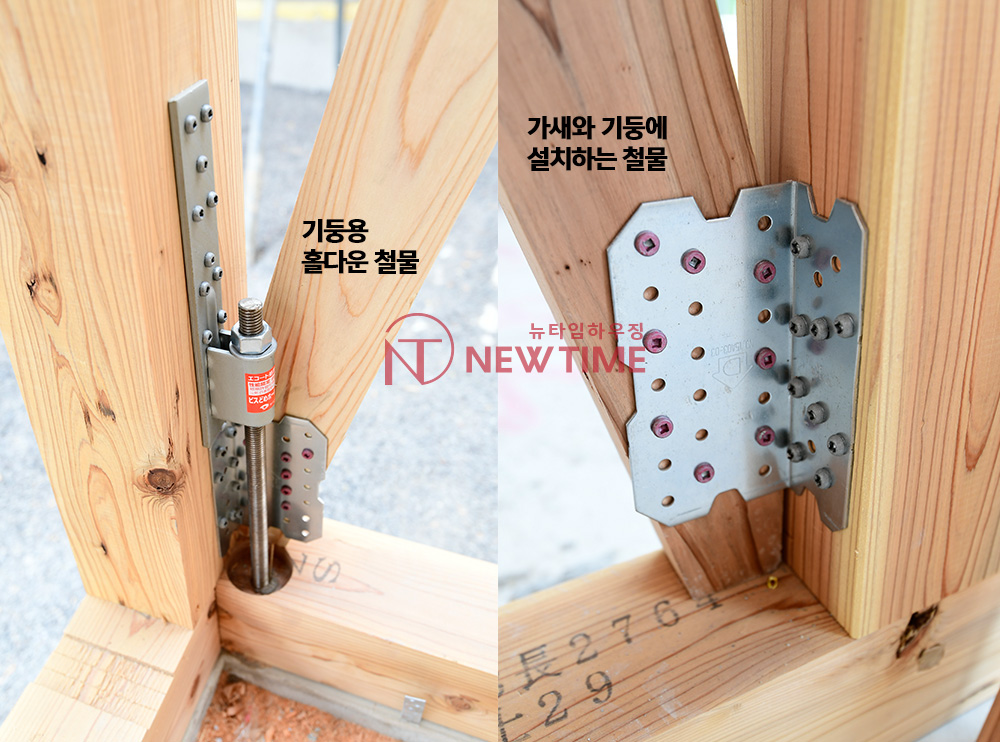

▲ 2층 바닥, 그리고 구조 결합을 견고히 해주는 철물도 결합부위에 설치합니다.

중목구조에 사용되는 철물은 내진성능 및 구조 안정성을 높여줍니다.





▲ 뉴타임하우징의 진주 중목구조주택 건축 경험을 바탕으로 익숙하게 실습을 진행하고 있습니다.

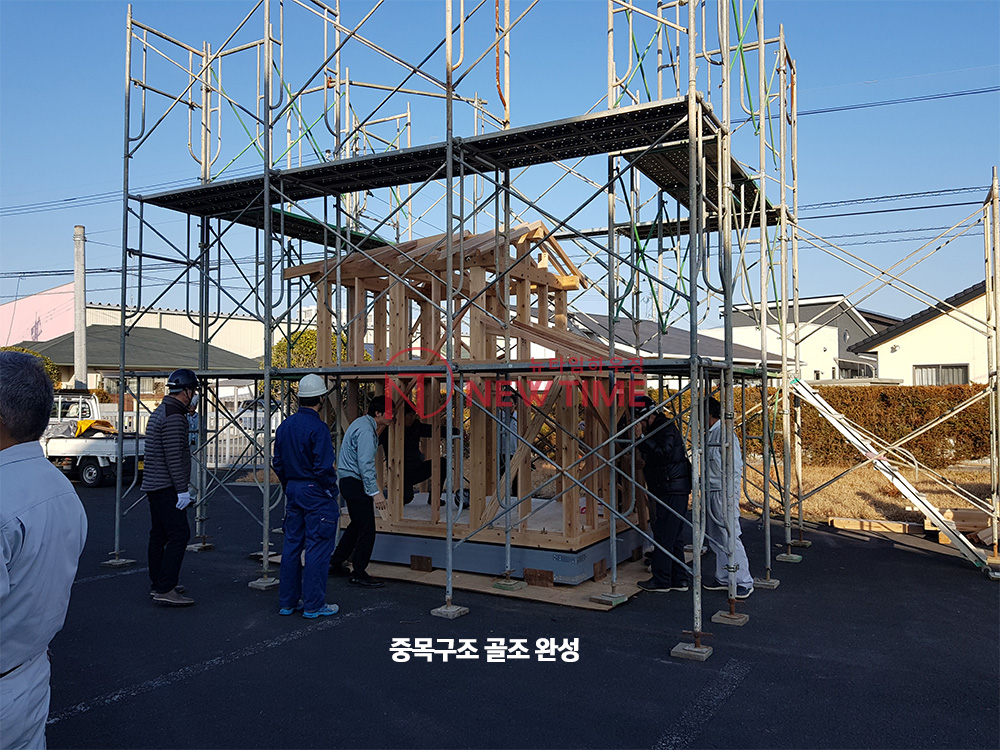

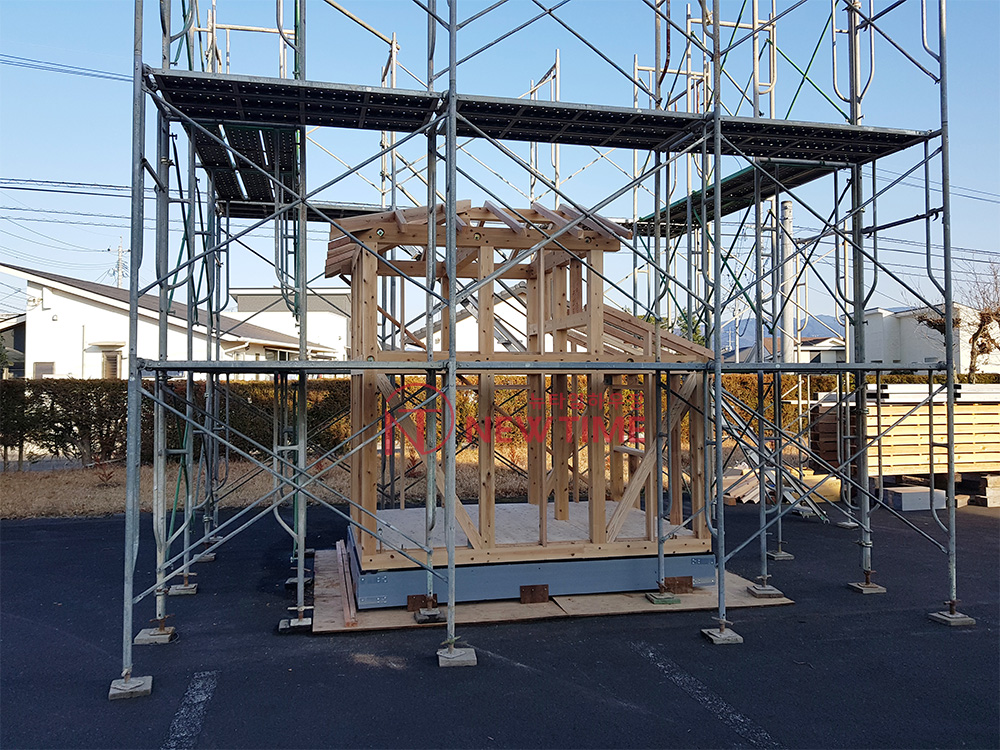

▲ 완성된 중목구조 골조입니다.

실제보다 축소된 사이즈라 아담합니다.
