[패시브하우스] 패시브하우스 구성요소
작성자
코에코
2009.05.04 16:08 (5857 Hit)



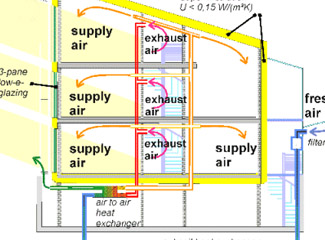

패시브하우스를 건축하려 할 때 도입해야 하는 설계 요소들은 원칙적으로 이미 알려진 일반적인 건물설계에서 고려되는 것과 크게 다를 바 없다.


패시브하우스를 설계할 때 기본적으로 고려해야 하는 조건은 그 지역의 위도와 기후이다.

위도는 햇빛을 패시브 또는 액티브한 방식으로 이용하려 할 때 반드시 고려되어야 하는 중요한 요소이다.

기후 데이터들, 예를 들어 태양광의 직달 및 간접 일사량의 시간별 값, 풍속, 온도, 습도 등도 건물 설계에서 고려되어야 할 중요한 요소이다.

이것들은 건물 외피에 요구되는 단열두께와 냉난방 부하 계산에 영향을 미치고, 또한 연간 평균 냉난방 에너지수요와 태양에너지의 이용가능량에도 영향을 준다.

패시브하우스에는 높은 에너지 효율이 요구된다.

이를 충족하기 위해서는 앞으로 설명하게 될 건축요소들이 최적으로 설계되어야 한다.

이들 요소는 구조적인 것과 기술적인 것으로 구분될 수 있다. 패시브하우스의 설계 기준과 특정 요소들은 설계 과정에 전체로서 포함되는 것이다.


설계, 선별된 요소들을 바탕으로 수행되는 냉난방부하의 계산 그리고 온수나 가전기기 이용 등 다른 서비스를 위한 에너지 수요 계산은

패시브하우스의 성공적인 설계를 위해서 결정적으로 중요한 것이다. 재생가능 에너지의 이용은 패시브하우스의 일차에너지 소비를 줄이는 데 크게 기여할 수 있다.

적정한 가격의 태양열 설비는 중부유럽에 지어지는 주거용 패시브하우스의 전체 저온 에너지수요의 40~60%를 담당할 수 있다.

중부유럽에서는 특정한 건물의 설계에 대해 독일 다름슈타트의 패시브하우스 연구소에서 "패시브하우스"라는 인증서를 발행하고 있는데,

인증서를 받으려면 건물의 설계와 그 건축요소들의 상세한 정보들을 ‘패시브하우스 프로젝션 패킷’(PHPP)이라고 하는 계산 소프트웨어에 입력해야 한다.

2007년 6월부터는 전 세계의 기후구역에 대해서도 이 소프트웨어를 이용할 수 있게 되었다. 그러나 건물의 세밀한 설계와 구성요소를

이 계산 소프트웨어에 넣는 것은 꽤 복잡하고, 많은 노력이 필요하다.





설계 기준
주택은 여러 다양한 사용자의 고정되지 않은 요구에 부응해야한다. 이러한 요구에는 가구를 들여놓는 등 거주와 관련된 욕구를 충족시키고

여러 가지 편의 설비와 관련된 사항들이 포함된다. 패시브하우스의 효율적인 에너지 이용으로 전통적인 난방 시스템은 무용지물이 된다.

난방기기가 필요하지 않게 되어 전체 공간을 이용할 수 있게 되는 것이다.

전통적인 집들과 같이, 패시브하우스는 다양한 종류의 사람들에게 어울린다. 그리고 특별한 고려를 하기만 하면 특수한 요구가 있는 그룹들의

요구사항을 충족하도록 설계될 수 있다. 패시브하우스에서 생활하기 위해서는 창문을 열지 않는다든가 하는 어떤 특별한 생활양식이 필요한 것은 아니다.

그리고 건물이 어떤 특정 범주의 사람들을 위해서 설계되는 것도 아니다. 그러나 다른 어떤 집들과 마찬가지로, 집의 운영이나 유지보수에 관해서

거주자가 잘 이해하고 있어야만 한다.

패시브하우스의 설계 기준은 설계과정에서뿐만 아니라 건축 작업이 진행되는 동안에도 확인되고 점검되어야 한다. 설계와 건축 작업 사이에 편차가 생기면,

설계과정에서 계산된 건물의 에너지 수요보다 실제 에너지 소비는 훨씬 높게 나올 수 있기 때문이다. 더 나아가서 그것은 쾌적성을 줄이고 건물의

구조적인 손상을 초래할 수 있다. 패시브하우스 설계의 기초가 되는 기준은 다음과 같다.


-건물 외피면적-부피 비의 최적화. 외피면적-부피 비를 최적으로 하면 단열을 비교적 적게 해도 되며, 이는 패시브하우스를 경제적으로 실현할 수 있게 해준다.
-건물 외피 전체의 완전한 단열과 열교(heat bridge)의 방지(또는 최소화)
기밀성 확보. 이것은 기계적으로 조절 가능한 환기를 가능하게 해주고, 조절되지 않은 환기에 의한 열손실을 최소화할 수 있는 기본 조건이다.
-패시브한 태양에너지 이용 (패시브 난방, 조명, 냉방 등)
-에너지 효율이 높은 기기의 이용 (공조, 열회수, 냉난방 등의 경우)
-그밖에 필요한 에너지(온수, 전기, 난방용)에 대한 재생가능 에너지 이용


건물의 위치 선정도 에너지 효율에 큰 영향을 미친다. 건물의 방향은 겨울철 난방 수요와 여름철 냉방 수요를 최적화하는 데 중요한 영향을 미친다.

태양빛에의 접근성을 높이거나 차가운 바람으로부터의 보호와 관련하여 설계를 최적화하는 것은 난방 수요를 줄이는 데 도움을 준다.

패시브하우스에서는 여름철 냉방 부하를 줄이기 위해 태양빛을 차단하는 것도 필요할 수 있다.


건물의 냉난방 부하를 최소화하고 실내외의 안락함을 높이기 위한 일반적인 설계 지침은 아래와 같다.

-볕이 잘 들고 경사가 낮은 남향 지붕 . 햇볕이 잘 드는 겨울날 온도 대차가 플러스가 되어 태양에너지 시스템을 건축에 통합시킬 수 있게 된다.
-건물을 좋은 방향을 향해서 계획할 수 있는 부지. 태양에너지를 모을 수 있는 지붕의 모양?방향?경사, 최적화된 건물 간 간격,

여름철 더위를 줄일 수 있는 활엽수 나무의 위치와 조림.
-밤 동안 시원한 공기를 끌어들여 평균 기온을 낮출 수 있도록 계곡 위쪽에 선택된 부지.

그러나, 패시브하우스의 설계는 높은 수준의 단열과 기밀성, 높은 품질의 창호와 문, 열회수를 동반한 환기와 같이 태양에너지와 관련되어 있지 않은 기술을 강조한다.

비록 집을 남향으로 앉히는 것이 최적이지만, 패시브하우스가 북향일 때에도 만족스럽게 작동하는 예가 있다.

패시브하우스를 실현하기 위해서 기본이 되는 것은 단열이다. 단열 상태는 열관류율로 표현할 수 있는데, 일반적으로 패시브하우스를 실현하기 위해서

충족시켜야 하는 열관류율(U값)의 범위는 아래와 같다.

벽 0.09 ~ 0.15 W/m²K
바닥 0.08 ~ 0.15 W/m²K
지붕 0.07 ~ 0.15 W/m²K
창호 0.8 ~ 1.0 W/m²K
통창호(Mounted window) 0.6 ~ 0.85 W/m²K
현관문 0.4 ~ 0.8 W/m²K

주어진 U값 범위 중에서 최저값은 북쪽 기후의 고립된 단독주택들에 적용되고, 최고값은 중부 유럽의 집합주택(row house)이나 아파트에 적용되는 것이다.


구조적 건축요소
패시브하우스는 일반적으로 보통의 건물에 적용되는 것과 동일한 건축원리에 의거해서 건축할 수 있다. 기둥 골조형 건축, 원목이나 콘크리트로 둘러싸는

중량(solid) 건축 등을 모두 패시브하우스 건축 방식으로 할 수 있는 것이다. 그러므로 패시브하우스의 구조 역학적, 공간적 구조를 고려한 다양한 설계가 가능하다.

패시브하우스의 설계를 위해서 특별히 요구되는 구조적인 요소들은 일반적으로 건물 외피(지붕, 벽 또는 아래층바닥)의 일부분으로 들어가는데,

왜냐하면 패시브하우스의 외피는 철저하게 단열되어 있어야 하고 밀폐되어야 하기 때문이다.


단열재(통상적, 재생불가능한, 재생가능한 일차 제품 및 진공단열재)
패시브하우스의 단열에는 사실상 모든 단열재(유기물, 무기물을 재료로 한)가 사용될 수 있다. 어떤 것을 사용할 것인지는 근본적으로 특정 적용영역의 건축 물리학적,

건축 기술적 특성에 의해 좌우된다. 중간단열재로는 사실상 모든 단열재가 사용될 수 있다. 두개의 판 사이에 부어넣는 것도 사용가능하다.

외단열용으로는 투습성이 있으면서도 충분한 내풍, 내기후 특성을 지닌 것만이 적용대상으로 고려될 수 있다. 그렇지 않을 경우에는 그것이 가능하도록 구조를

갖추어준 상태에서 사용해야 한다.


창호
시중에서 판매되는 가장 좋은 창호유리의 단열성능은 종종 역사적인 건물에서 만날 수 있는 홑겹유리의 단열성능보다 10배나 뛰어나고,

60년대부터 80년대까지 사용된 공기가 채워진 보통의 복층유리보다는 5배나 더 좋다. 최신 유리의 경우 다른 재료와 면하지 않은 부분의 열관류율은

0.5~1.2 W/m²K 밖에 되지 않는다. 그런데 단열재로 채워지지 않은 보통 창틀의 경우 열관류율은 1.5~1.9 W/m²K 에 달하기 때문에,

창틀에서는 건물의 다른 아주 잘 단열된 외피와 달리 열교가 발생하며, 창문유리와 대비해서도 열교를 만들어낸다.

창호의 질을 결정하는 것에는 기능성과 내구성만이 아니라 유리의 질(열관류율 U, 에너지투과율 g, 빛 투과율 t)이라는 요소도 들어간다.

그리고 창틀의 열관류율과 창호설치방식 및 유리가장자리의 접합방식 등도 창호의 질을 결정하는 데 영향을 미친다.

자주 무시되는 중요한 창호관련 상세 사항은 창호를 벽(지붕) 단면에 접합하는 방식이다. 일반적으로 창호둘레의 길이는 상당히 길기 때문에

그 영향은 비교적 작은 Y값(선형 열교열손실계수)의 경우에도 고려되어야만 한다. 특히 심각한 상황은 창문인방을 단열하지 않은 경우,

그리고 외단열공법을 이용할 때나 벽을 여러 겹으로 할 때 창틀을 단열재로 덮지 않는 경우에 발생한다. 창틀을 단열재로 뒤덮으면 그렇게 하지 않은 경우에 비해

선형 열교열손실계수가 약 70%나 감소한다. 패시브하우스에서 목표로 하는 것은 창호의 열교열손실계수를 0.01 W/mK 이하로 떨어뜨리는 것이다.

한국의 기후상황에서는 이러한 창호구조의 원리는 0족원소가 채워진 이중로이유리가 아니라 표준 복층유리가 사용된 시중에서 판매되는 창호를 가지고 실현할 수 있다.

이 창호는 열관류율이 평균 1.3 W/m²K 정도에 달한다. 햇빛이 많이 비치는 겨울날에 이 창문의 일부를 열어서 태양에너지의 획득을 높이는 것은

패시브하우스 인증을 위한 시뮬레이션 계산에서 고려하지 않았다.

단열재면 위에 창호를 놓으면 인방의 깊이를 줄일 수 있다. 다음 그림은 창호 설치상황을 보여주고 있고, 그것이 열교와 유리면의 온도에 어떤 영향을

미치는가를 나타낸다. 창호를 단열 면 위에 얹고 창틀을 단열재로 덮는 것이 구조재면 위에 얹고 단열재로 덮지 않은 것과 얼마나 큰 차이를 보이는지 잘 알 수 있다.




출입문 또는 현관문
현관문도 보통 건물에서 사용되는 문과 달리 단열재가 채워져 있고 닫았을 때 밀폐가 잘되는 문을 사용해야 한다. 한국에서는 일반적으로 공동주택의 경우

출입문으로는 유리로 된 스윙문을 사용한다. 이 문은 두꺼운 한겹짜리 유리를 사용하는 유리문 두짝으로 이루어져 있다. 따라서 단열성능은 대단히 낮고,

유리문 한짝과 다른 한짝이 만나는 부분, 문틀과 유리가 만나는 부분의 기밀성도 아주 좋지 않다. 이러한 문은 패시브하우스용으로는 접합하지 않다.

중부유럽의 패시브하우스에서는 공동주택이든 단독주택이든 출입문은 한짝으로 된 여닫이문을 사용한다. 이러한 출입문에서는 문틀과 문은 단열되어 있고,

문을 닫으면 외부의 공기가 들어오지 않고 충분히 밀폐될 수 있도록 제작되어 있다.

한국에서도 단독주택의 경우에는 현관문에 단열문틀과 단열문짝을 적용할 수 있다. 기밀성도 문틀과 문짝에 고무 패킹을 제대로 부착하면 크게 높일 수 있다.

단독주택을 패시브하우스로 실현하려 할 경우 현관문에 적합한 문을 구하는 데 큰 어려움은 없는 것이다. 그러나 공동주택의 경우에는 거주자들이 커다란

스윙문에 익숙해져 있기 때문에, 이것을 한짝짜리 문으로 바꾸어서 건축하기에는 어려움이 있다. 물론 거주자들에게 패시브하우스에 대해

설명을 하고 설득하는 작업을 미리 벌인다면 출입문을 패시브하우스에 맞게 설치하는 것이 크게 어렵지는 않을 것이다.

한국에서 공동주택의 현관문은 건축법규에 따라 방화를 위해 철문으로 해야 한다. 현재 사용되는 현관문은 두 개의 철판 사이에 벌집모양으로 펼쳐진 지지물이

들어 있는 형태로 되어 있다. 이러한 구조에서는 단열작용이 거의 이루어지지 않는다. 공동주택의 계단실이 패시브하우스 단열외피 속에 들어 있으면 이러한

방화문을 현관문으로 사용하는 것도 큰 무리는 없을 것이다. 현관문도 단열외피 속에 포함된 실내문과 같은 것으로 볼 수 있기 때문이다. 그러나 계단실은 특별히

열회수 환기장치를 설치해서 환기를 하지 않는 경우가 많다. 그리고 출입문이 자주 개폐되기 때문에 외부의 찬공기에 노출되는 일이 잦다.

따라서 계단실은 주거공간보다 열손실이 많고 온도가 낮을 수밖에 없다. 그러므로 주거공간의 열손실을 줄이기 위해서는 현관문도 단열성능과 기밀성이 좋은 문을

사용하는 것이 좋다. 철판 사이에 2-3cm의 우레탄폼을 넣어서 단열성능을 크게 높이고, 문틀과 문짝이 꼭 들어맞게 설치해야 하는 것이다.


실내문
패시브하우스의 실내문은 다른 건축물의 실내문과 거의 차이가 없다. 단열할 필요도 없고 기밀성이 높아야 할 이유도 없기 때문이다.

또한 주거공간을 쾌적하게 만들기 위한 조건 - 방음이 잘 되어야 하고 프라이버시가 지켜질 수 있어야 한다는 - 을 충족해야 한다는 점에서도 다를 바가 없다.

유의해야 할 점은, 패시브하우스에서는 환기장치를 사용하고 급기구역과 배기구역이 다르기 때문에 문을 닫아놓은 상태에서도 급기배출구에서 나온 공기가

배기흡입구로 부드럽게 넘어갈 수 있어야 한다는 것이다. 실내문을 닫았을 때 기밀성이 너무 좋으면 공기가 제대로 흘러갈 없다.

그렇다고 해서 틈이 많게 만들면 소음으로 인해 프라이버시가 침해될 수 있다.

중부유럽의 패시브하우스에서는 급기량이 그다지 많지 않기 때문에 방바닥과 문 사이에 생기는 약간의 틈을 통해서 급기가 배기흡입구 쪽으로 부드럽게 넘어갈 수

있는 것으로 보고 문을 설치한다. 보통 이를 위해서 특별한 장치를 달거나 하지 않는 것이다. 욕실에는 배기 흡입구가 설치되어 있는데, 화장실문의 경우에도 특별히

그릴 같은 것을 만들지 않는다. 그렇다고 해서 다른 방의 소음이 들리는 일도 거의 없다. 그러나 만일 소음을 최대한 막으면서도 공기흐름을 원활하게 하려면 문을

아래 그림과 같이 제작한다. 이 경우 문은 소음을 막으면서도 공기를 소통시킬 수 있다.


기술적인 구성 요소

열교의 최소화
건축물에서 건물 외피의 열저항은 대체로 일정한 값을 보인다. 이는 단열을 하지 않은 건물이나 단열을 고르게 한 건물에 모두 해당된다. 단열을 하지 않은 경우에는

열저항이 작고, 단열을 한 경우에는 열저항이 크기 때문에 열손실이 적다는 점이 다를 뿐이다. 그런데 두 경우 모두 열저항이 다른 대부분의 외피와 현저한 차이를

보이는 부분이 존재한다. 이러한 부분을 열교(heat bridge)라고 부르는데, 열교는 다음과 같은 여러 요인에 의해서 발생할 수 있다.


열전도값이 높은 자재들이 단열성이 더 높은 건물 외피와 맞닿은 경우. 예를 들어 층간의 콘크리트 바닥과 벽돌로 된 외벽이 맞닿는 부분, 콘크리트 발코니와 외벽이

맞닿는 부분 등
벽-벽, 바닥-벽, 지붕-벽 등의 연결부나 모서리와 같이 내부표면과 외부표면의 면적이 큰 차이를 보이는 경우(기하학적 조건에 의한 열교). 이때는 열을 흡수하는

내부표면의 면적보다 열을 방출하는 외부표면의 면적이 더 크기 때문에 이 지점의 온도가 그 주변지점의 온도보다 낮아지고, 따라서 이 지점에서 열교가 생긴다.
건물 구성부분의 두께가 변화할 경우. 예를 들어 라디에이터를 집어넣기 위해 벽두께를 줄인 부분 등.
단열, 창호설치 등의 세부 건축과정에서 세심한 작업이 이루어지지 않을 경우. 예를 들어 단열재에 틈이 있거나 창호와 벽 사이의 연결부가 제대로 처리되지 않은

경우 등.
이러한 부분에서 발생하는 열교에서는 주위의 다른 부분보다 더 많은 열손실이 일어난다. 또한 이때의 열손실로 인해 열교가 존재하는 부분의 온도는 다른 부분보다

더 낮아지기 때문에, 경우에 따라서는 결로현상이 발생하고 곰팡이가 피기도 한다. 따라서 열교는 실내의 부분별 온도격차가 커지게 함으로써 건물 실내의 열적인

쾌적성에 손상을 주고, 열교로 인한 결로와 곰팡이의 발생은 건물과 사용자의 건강을 해치는 결과를 가져온다.

열교에서 결로현상이 생기는 이유는 온도에 따라 공기가 품을 수 있는 수증기의 양이 다르기 때문이다. 온도가 높은 공기는 온도가 낮은 공기보다 더 많은 양의

수증기를 품을 수 있다. 이 양을 상대습도로 표시하는데, 실내온도가 섭씨 20도이고, 상대습도가 60%일 경우, 온도가 섭씨 12도로 떨어지면 상대습도는 100%로

올라가고, 수증기가 물방울로 변하기 시작한다. 따라서 건물 외피에 따뜻한 부분과 차가운 부분(열교)이 동시에 존재할 경우, 건물 내부에서 열교가 발생한 부분의

실내공기 온도가 응결점 이하로 떨어지면, 이곳에서 결로현상이 발생하는 것이다.

패시브하우스의 성립조건을 충족시키려면 ‘열교 없는 건축’(heat bridge free construction)이라는 ‘정의’를 만족시키는 설계가 이루어져야 한다.

물론 ‘열교 없는’이라고 해서 패시브하우스에서 열교가 존재하지 않는 것은 아니다. 열교가 존재하지만 이 열교를 통해서 빠져나가는 에너지의 양을 최소화하도록

설계함으로써 패시브하우스의 성립에 열교가 방해요소로 작용하지 않도록 하는 것이다. 패시브하우스의 ‘열교 없는’이라는 정의는 모든 열교의 열손실계수가

0.01W/(mK)이하를 나타내는 것을 가리킨다. 패시브하우스에도 기하학적 조건에 의한 열교와 건축 구조적 조건에 의한 열교가 발생한다. 그러나 패시브하우스에서는

이러한 열교가 발생하는 부분의 처리에 세심한 주의를 기울임으로써 이 부분에서의 열손실을 최소화하는 것이다.

단열을 별로 하지 않은 건물에서는 내부의 에너지가 외피 전체를 통해서 어느 정도 고르게 외부로 빠져나가기 때문에, 구조적인 조건에 의해서 발생하는 열교의 존재가

전체 에너지 손실에 기여하는 비중은 크지 않다. 그러나 단열이 제대로 된 새 건물의 경우에는 그러한 열교에서 발생하는 에너지 손실이 전체 에너지 손실에서 차지하는

비중이 커진다. 외피의 다른 부분을 통한 열손실이 아주 적기 때문이다. 특히 두께 30cm의 단열재를 덧붙인 패시브하우스의 경우에는 특히 이 점에 유의해야 하고,

세심한 설계와 올바른 시공을 통해서 열교가 발생하지 않거나 열교를 최소화하도록 노력해야 한다.

열교를 피하거나 최소화하기 위해서는 첫째, 건물 외피를 단열재로 고르게 빈틈없이 둘러싸야 한다. 단열재를 고르게 둘러싸는 이유는 외피를 통한 열손실이 어느

지점에서나 거의 같도록 함으로써 열교의 발생을 막기 위함이다. 빈틈이 없어야 하는 이유는 빈틈과 맞닿은 외벽을 통해서 더 많은 열손실이 일어나고,

이로 인해 이곳에 열교가 생기기 때문이다. 벽과 벽, 벽과 지붕, 벽과 바닥이 맞닿기 때문에 열교의 발생을 막을 수 없는 부분도 단열재로 철저하게 둘러싸면

열교가 최소화한다는 연구결과가 나와 있다. 건물 외피를 비용을 적게 들이고 고르게 둘러쌀 수 있으려면, 건물외피의 형태가 단순한 것이 좋다. 건물의 멋을 내기 위해

돌출시킨 부분이 많아지면 그만큼 단열재로 빈틈없이 고르게 둘러싸기가 어려워진다.

둘째, 건물 구조상 단열재로 빈틈없이 둘러쌀 수 없거나 이 경우 많은 비용이 들 경우에는 가능한 한 두 부분을 건물 본체로부터 열적으로 분리한다.

대표적인 사례는 발코니이다. 발코니는 보통 건물 외벽을 뚫고 그 층의 바닥과 연결되는 방식으로 시공된다. 또한 밖으로 상당히 돌출되어 있기 때문에,

구조적인 안정을 위해 층의 바닥과 열을 아주 잘 전달하는 철근 콘크리트로 연결된다. 그러므로 외벽이 제대로 단열되어 있다 하더라도 바닥에 연결된 발코니는

아주 심각한 열교 작용을 한다. 이러한 발코니의 열교 작용을 최소화하기 위해서 가장 좋은 방법은 발코니를 건물 본체와 분리해서 축조하는 것이다.

본체와 발코니는 따로 건축한 후 단열재로 둘러싸인 본체와 발코니의 몇 개 지점을 앵커를 사용해서 연결하면 열교는 거의 없앨 수 있다.

앵커가 연결된 몇 개의 지점에서 생기는 점형 열교로 빠져나가는 열은 무시할 정도로 적다. 분리해서 건축하기가 어려운 경우에는 발코니를 바닥과 함께 하나의 거푸집

속에 넣어서 콘크리트를 타설하는 것이 아니라, 발코니 판만을 따로 만들어 바닥과 발코니 판 사이에 단열재가 들어갈 틈을 두고 단열재로 싸인 강한 이음앵커로 바닥과

발코니판을 연결하는 것이다. 그 후 둘 사이의 틈에는 단열재로 채우면 열이 전달되는 면적은 연결앵커 부분으로 제한되고, 열교가 크게 줄어든다. 한국의 경우 아파트의

발코니는 완공 후 대부분 발코니창으로 둘러싸이는 공사를 거쳐 내부공간으로 들어오게 된다. 이 경우 비용을 적게 들여 열교를 없애는 방법은 발코니까지도 처음부터

단열외피 속에 포함시켜서 설계하는 것이다.

셋째, 두께가 서로 다른 단열재가 만날 경우 가능하면 단열재의 중심선이 일치하도록 시공한다. 이런 일은 주로 창문을 설치할 때 발생한다. 창이 단열재의 중심선 위에

세워지는 것이 열교를 최소화할 수 있는 것이다. 또한 외피가 서로 맞닿음으로써 만들어내는 각은 가능한 한 둔각으로 처리하고, 이 부분을 둘러싸는 단열재는

서로 빈틈없이 밀착시켜 연결해야 한다. 90도보다 작은 예각일 경우에는 맞닿는 부분의 내부면적과 외부면적의 차이가 커지기 때문에, 열손실이 더 많아진다.

넷째, 서로 다른 건물 구성부분이 맞닿는 곳의 자재는 가능한 한 열전도율이 낮은 것을 사용한다. 예를 들어 난방을 하지 않는 지하실이나 땅바닥에 면한 1층의

 바닥부터 올라가는 벽의 경우 처음부터 콘크리트로 연결하면 차가운 바닥으로 열이 빠져나갈 수밖에 없다. 그러나 밑바닥을 기포콘크리트나 발포유리로 쌓으면,

벽을 통해서 열이 밑으로 빠져나가는 것을 크게 줄일 수 있다. 이 경우에 사용하는 자재의 열전도율은 0.25W/mK을 넘지 않는 것이 좋다. 이러한 자재로 바닥 윗면을

 덮는 것이 불가능할 때는 단열재를 바닥 아래로 깊게 연장해서 덮는 것도 어느 정도는 열손실을 줄이는 데 도움이 된다.


기밀성
일반적인 기존의 건축물에서는 밀폐가 에너지 소비 측면에서나 환기 측면에서 큰 문제가 되지 않는다. 건물 외피로부터 빠져나가는 에너지의 양이 크기 때문에,

그 중에서 공기가 조금씩 통과할 수 있는 틈으로 빠져나가는 에너지의 비중은 그다지 크지 않다. 또한 이러한 틈을 통해서 신선한 공기가 들어올 수 있기 때문에,

공조장치를 통한 환기에 큰 신경을 쓰지 않아도 된다. 물론 이러한 틈새는 결로를 일으켜서 건물손상을 가져오는 탓에 건물의 안정적인 유지라는 측면에서는 문제를

안고 있다.

기존 건축물과 달리 패시브하우스에서는 건물의 기밀성이 에너지 소비나 환기 두 가지 측면에서 매우 중요한 요소로 작용한다. 틈새가 존재하여 공기가 제멋대로

통과하게 되면 이를 통해 상당한 열손실이 일어나고, 환기시스템을 조절하는 것도 어렵게 되기 때문이다. 이는 패시브하우스의 성립 자체를 불가능하게 만드는

결과를 가져온다. 따라서 패시브하우스에서는 기밀성을 확보하는 것이 매우 중요하다.

건물 외벽의 틈을 통해서 빠져나가는 수증기의 양은 틈이 아주 작은 경우라도 무시할 만한 것이 아니다. 이 틈을 통해서 공기와 함께 수증기가 연속적으로 외부로

빠져나가기 때문이다. 예를 들어 실내온도와 상대습도가 각각 섭씨 20도, 50%, 외부온도와 습도가 각각 섭씨 0도, 80%일 경우, 길이 1m에 걸쳐있는 1mm의 틈을

통해서 빠져나가는 수증기의 양은 하루에 약 360그램에 달한다. 이 수증기는 건물 외부로 나가면 즉시 응결할 것이고, 응결한 물이 따뜻한 봄이나 여름에 공기 속으로

증발하지 않고 단열재 속에 머물러 있게 되면 단열효과를 떨어뜨릴 뿐만 아니라 건물의 손상을 가져오게 된다.

패시브하우스에서 요구하는 기밀성은 시간당 공기교체율로 표시되고, 내부와 외부의 압력차가 50파스칼일 때 교체율이 시간당 0.6 이하여야 한다.

즉 한 시간에 빠져나가는 공기의 양이 건물 부피의 0.6 이하여야 한다는 것이다. 이는 다음과 같은 식으로 표기한다. 여기서 n50은 건물 내부와 외부의 압력차가

50파스칼이라는 것이고, 오른쪽 표시는 시간당 전체 부피의 0.6에 해당하는 양의 공기를 말한다.


n50 ≤ 0,6 h-1
건물의 공기 교체율은 소위 블로어-도어-테스트(Blower Door Test)를 통해서 검사한다.

이 테스트는 블로어-도어라는 장치를 이용해서 건물내부나 외부로 공기를 뽑아냄으로써 내외의 압력차를 50파스칼로 만들어주고,

이때 들어오는 공기의 양을 측정함으로써 공기교체율을 결정한다. 물론 이 테스트에서 교체율이 높게 나오면 공기가 과도하게 빠져나가는 틈을 찾아내어서

보수를 해야만 한다. 이 틈을 찾는 작업은 또 다른 특수장치를 사용한다.

건축물의 기밀성은 공기의 확산까지 차단하는 것을 의미하지는 않는다. 예를 들어서 콘크리트, 시멘트 미장, OSB판 등은 일반적으로 기밀성이 확보된 것으로 본다.

그러나 이것들도 공기의 통과를 완전히 막지는 않는다. 소위 건물 벽이 숨을 쉰다는 것은 바로 벽을 통한 공기의 확산을 의미한다.

그러나 시멘트 벽돌(콘크리트)로 벽을 쌓고 단열재를 벽에 부착한 후 외단열공법으로 마감한 경우 확산을 통해서 빠져나가는 수증기의 양은 0.09g/m²h 이다.

무시할 정도로 대단히 적은 양인 것이다. 그러므로 벽, 바닥, 지붕을 한꺼번에 거푸집 속에 넣어서 콘크리트를 붓는 방식으로 건축한 건물은 콘크리트가 계속 이어져

있기 때문에, 창호, 문, 배관이 콘크리트와 맞닿는 부분을 제외하면 기밀성이 확보된 것으로 볼 수 있다. 그러나 벽돌로 쌓은 건물이나 OSB를 사용한 목조주택은

이음새나 벽이 맞닿는 부분 등은 밀폐 자재를 이용해서 밀폐 처리를 하지 않으면 기밀성이 확보되지 않는다.

패시브하우스의 밀폐면은 건물 외피의 내면에서 끊어지는 부분 없이 이어져야 한다. 그러므로 내면에서 연결부를 철저하게 밀폐하는 작업이 이루어져야 한다.

밀폐면을 실현하기 위해서는 설계부터 시공에 이르기까지 다음과 같은 점에 유의해야 한다.


모든 연결부분의 상세도를 설계할 때부터 밀폐를 위한 조처를 취한다.
배관, 전선연결 등의 설비가 들어갈 곳을 설계할 때 밀폐면이 확보될 수 있도록 설계한다.
이음새, 맞닿는 부분, 겹치는 부분의 수가 최소화될 수 있도록 설계한다.
이음새나 맞닿는 부분의 밀폐가 영구적으로 확보될 수 있도록 한다.
기밀면이 형성되는 면의 건축자재는 가능한 한 바뀌지 않도록 한다.
기밀면이 형성된 후에는 이 기밀면이 후속 작업에 의해서 손상되지 않도록 유의한다.
패시브하우스가 가장 많이 보급된 중부 유럽에서는 밀폐를 위한 건축 자재들이 이미 용도별로 개발되어 사용되고 있다. 주로 밀폐 시트, 밀폐 테이프, 부틸고무밴드,

밀폐용 접착제 등이 다양한 상표를 달고 시장에 나와 있다. 한국에서 흔히 창이나 관을 벽면에 부착하고 틈을 없앨 때 사용하는 우레탄폼이나 실리콘은 밀폐용도로는

적합하지 않다. 실리콘은 시간이 지나면 변형되어 틈이 생기고, 우레탄폼도 서서히 수축되는 것을 막을 수 없기 때문이다.

패시브하우스의 기밀성은 오랫동안, 가능한 한 건물의 수명이 끝날 때까지 유지되도록 해야 한다. 사실 완공 직후에 이루어지는 블로어-도어-테스트 결과는

한 시점의 것일 뿐, 이 결과가 제대로 나왔다고 해서 그 후에도 계속해서 기밀성이 보장된다는 법은 없다. 중부 유럽의 패시브하우스 중에는

이미 완공된 지 10년이 지난 것들이 있다. 이러한 건축물에 대해 기밀성이 장기간 유지되는가를 측정하여 초기의 밀폐 시공이 제대로 되었는지를 확인하는 연구가

있었는데, 대부분의 건물에서 장기간 기밀성이 확보되고 있다는 시험결과가 나왔다.


twitter facebook me2day 요즘
24개(2/2페이지)
건축공법 정보
[목조주택] 5-Star 품질인증제로 우리집 시공품질 안심 사진 첨부파일 [4] 코에코 39172 2012.03.23
건축공법 선정 시 주의사항 [2] 코에코 41359 2011.07.22
10 [목조주택] 화재에 대한 안전성? 첨부파일 [1]
주택에서의 화재에 대한 안전성의 개념은 종종 불연성과 혼돈되어 사용되고 있다.건축물에서의 화재는 어떤 구조(목조, 콘크리트 및 철골)에서든지 그 발단이 건축물 내부의 가연성 재료들...
코에코
5618 2008.12.18
9 [목조주택] 시공기술인 스판테이블을 이용하여 구조적으로 안전한 집을 짓자 첨부파일 [1]
바닥장선의 경우 스판테이블 북을 참고하여 2x10 또는 2x12를 사용해야 합니다. 골조에 대한 전문교육을 받지 않았거나 개념이 없는 빌더가 시공 시 추후 구조적인 문제로 집의 안...
코에코
5660 2010.05.19
8 [패시브하우스] 개념과 원리 사진 첨부파일
패시브건축물은 난방을 위한 설비없이 겨울을 지낼 수 있는 건축물을 말합니다.전문적으로는 연간 면적당 난방에너지 요구량이 15㎾h/㎡ 이하인 주택이 해당됩니다. 이는 건물을 고단열, 고...
코에코
11803 2011.06.09
7 [생태건축] 생태건축의 활용방안에는 어떤것이 있을까요? 사진 첨부파일
날로 심각해져 가는 환경오염을 극복하기 위한 건축적 대안으로 등장한 생태건축은 독일을 비롯한 유럽 각국에서부터 전 세계로 널리 전파되고 있는 건축경향으로, 자연환경의 중요성에 대한 생...
코에코
5524 2011.05.30
6 [스틸하우스] 이런 리스크가 있다? 사진 첨부파일
스틸은 태성적으로 "열 전도율"이 좋은 리스크를 갖고있다. 마감재로 덥혀 있기 때문에 외부의 열기나 냉기가 들어올 수 없다라고 하지만지붕을 타고 내려오는 겨울철의 냉기의 경우는 고민을...
코에코
5646 2009.01.31
>> [패시브하우스] 패시브하우스 구성요소 사진 첨부파일
패시브하우스를 건축하려 할 때 도입해야 하는 설계 요소들은 원칙적으로 이미 알려진 일반적인 건물설계에서 고려되는 것과 크게 다를 바 없다. 패시브하우스를 설계할 때 기본적으로 고려해야...
코에코
5858 2009.05.04
4 [패시브하우스] 난방이 필요없는 패시브 하우스 Passive House 첨부파일 [1]
생태 건축, 난방이 필요 없는 패시브 하우스(Passive House)1990년대 중반까지 독일 중부지방에서 흔히 볼 수 있는 밀, 사탕수수 밭이었던 하노버 남동쪽 고지대에 위치한 크...
코에코
7426 2008.05.26
처음페이지이전 10 페이지
1
2
다음 10 페이지마지막페이지
